Блок защиты АС от короткого замыкания



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Особенности блока;  обнаружения утечек, которые могут повредить динамик, отключение динамика, защита от перегрузки по току, защита от перегрева и светодиодная сигнализация при повышении критической температуры.

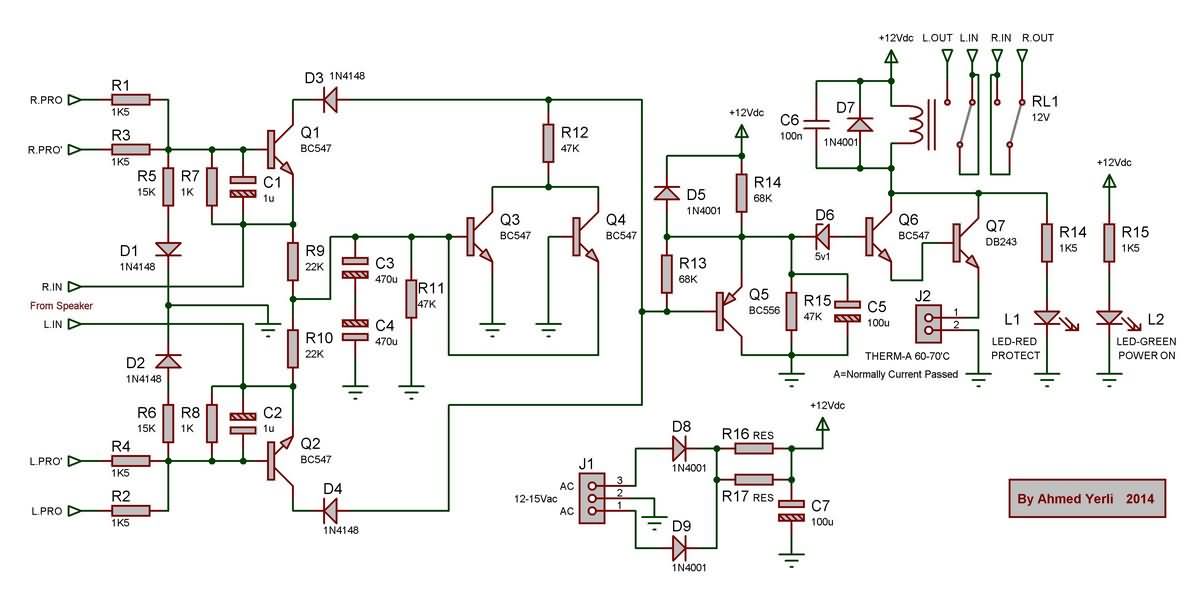

Схема

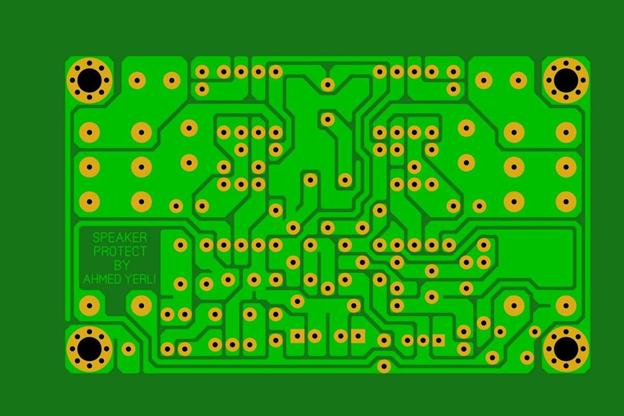

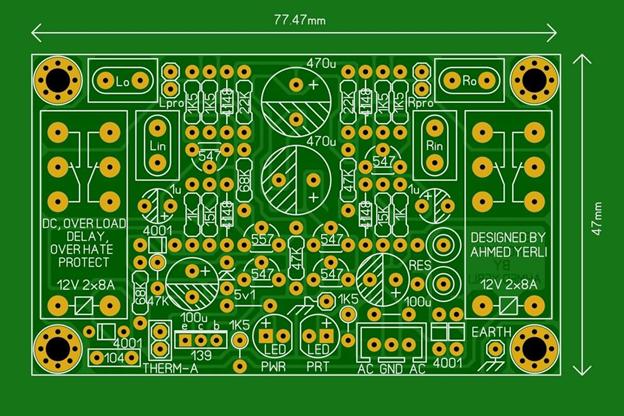

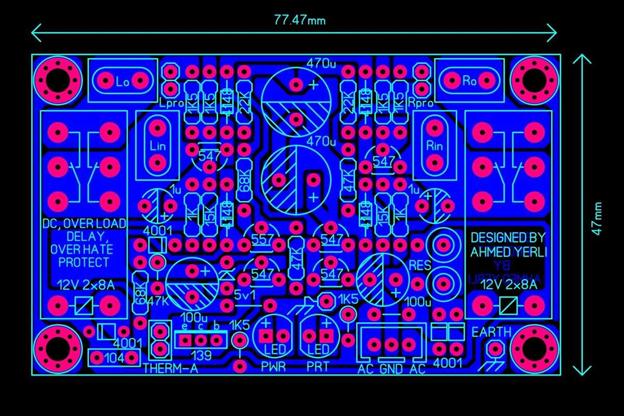

Печатный монтаж







http://320volt.com/wp-content/uploads/2015/08/4-pcb-schematic-speaker-delay-circuit-speaker-protection-circuit.jpg



Фото



2-динамик защита замыкания

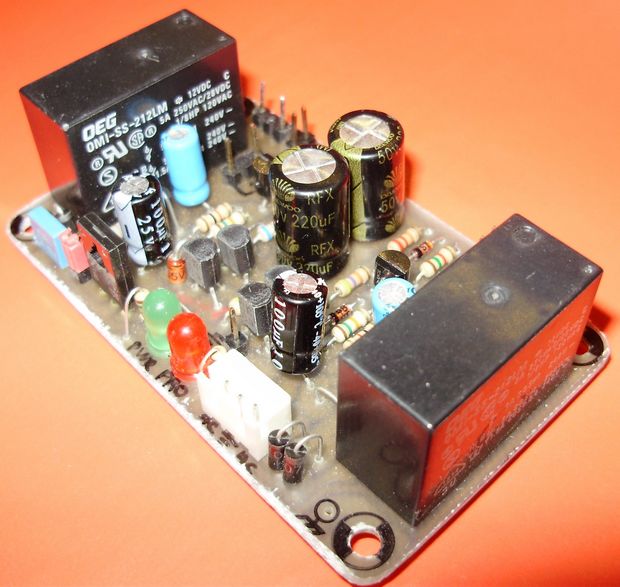

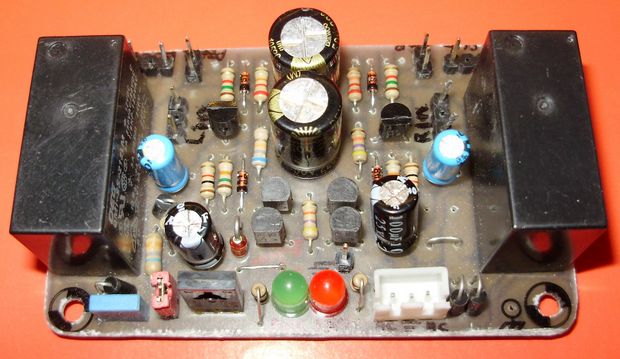

Готовый блок
