Блок управления электрогитарой



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Блок разработан в качестве автономного портативного устройства, способного контролировать сигналы, генерируемые звукоснимателями. Очевидно, что это может быть использовано с любым типом инструментов с звукоснимателем. В устройстве присутствует селектор входов -10dB, 0dB и + 10 дБ (предварительная настройка чувствительности входа), для любой модели. Очень долгий срок службы батареи обеспечивает невероятно низкое потреблением тока, меньше 800μA.

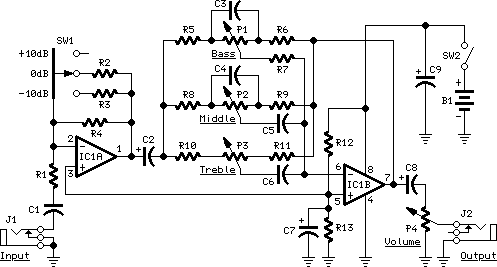

Принципиальная схема



Детали:

P1, P2 _________ 100K Линейные потенциометры
P3____________470K Линейный потенциометр
P4_____________10K Потенциометр
R1____________150K 1 / 4W резистор
R2____________220K 1 / 4W резистор
R3_____________56K 1 / 4W резистор
R4____________470K 1 / 4W резистор
R5, R6, R7 _______ 12K 1 / 4W Резисторы
R8, R9 ___________ 3K9 1 / 4W Резисторы
R10, R11 _________ 1K8 1 / 4W Резисторы
R12, R13 ________ 22K 1 / 4W Резисторы
C1____________220nF 63V полиэстер конденсатор
C2, C8 ___________ 4μ7 63V электролитические конденсаторы
C3_____________47nF 63V полиэстер конденсатор
С4, С6 ___________ 4n7 63V полиэстер Конденсаторы
C5_____________22nF 63V полиэстер конденсатор
C7, C9 _________ 100μF 25V электролитические конденсаторы
IC1___________TL062 BiFET двойной ОУ
J1, J2 __________ 6,3. Моно розетки
SW1______________1 полюс 3 поворотный переключатель
SW2______________SPST Переключить
B1_______________9V РР3 Аккумулятор или PP3 батарея





IC1A ОУ подключен в качестве инвертирующего усилителя, три выключателя, вставляют различные резисторы к R4. Вход сопровождается активной трехполосной регулировкой тембра, имеющий единичное усиление.
