Блок питания для транзисторных приемников (часть 2)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Блок питания такой же, как и описанный в первой части, но выходной ток за счет увеличения мощности трансформатора составит около 1А.

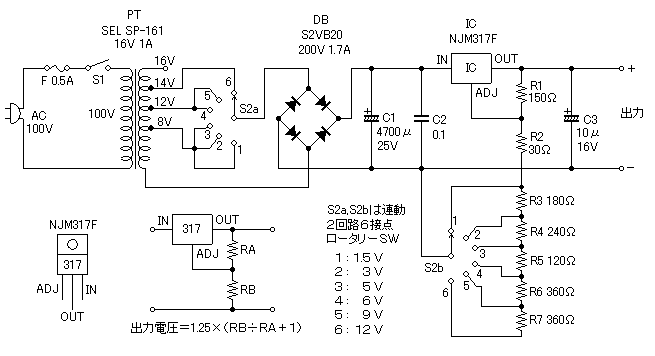

Принципиальная схема



Когда выходной ток равен нулю, входное и выходное напряжение в каждом диапазоне при 1А выглядит следующим образом.



Выходной ток = 0A

Выходной ток = 1A

диапазон

входное напряжение

выходное напряжение

диапазон

входное напряжение

выходное напряжение

1.5V

10.9V

1.51V

1.5V

7.88V

1,50

3V

10.9V

3.03V

3V

7.88V

3.02V

5V

10.9V

5.05V

5V

7.88V

5.03V

17.2V

6.06V

12.3V

6.04V

17.2V

9.10V

12.3V

9.07V

12V

20.2V

12.1V

12V

14.4V

12.1V

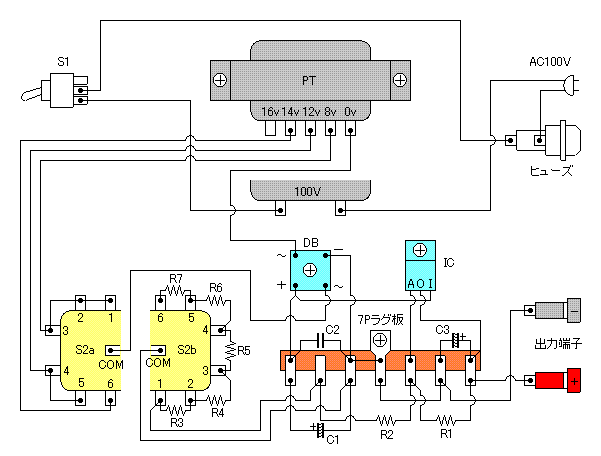

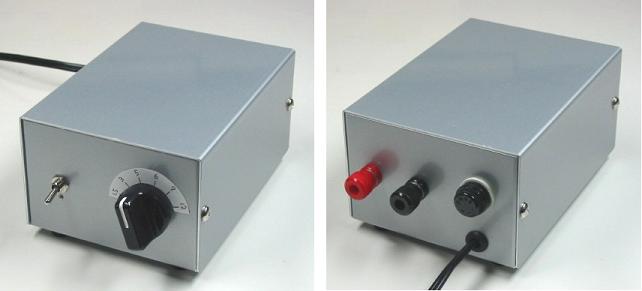

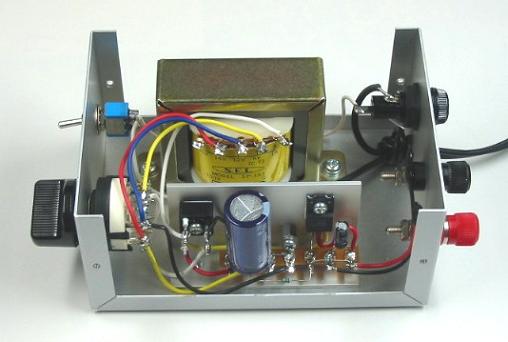

R3 ~ R7 припаяны к клеммам поворотного переключателя (S2b). Размер корпуса 90мм, высота 60 мм, глубина 125 мм.







Детали, используемые при изготовлении прибора.



  • Один PT трансформатор SEL SP-161 16V 1A
  • Один IC регулятор IC NJM317F
  • Один DB диодный мост S2VB20 200V 1.7A
  • R1 металлический пленочный резистор  150 Ом 1 / 4W
  • R2 металлический пленочный резистор  30 Ом 1 / 4W
  • R3 металлический пленочный резистор  180Ω 1 / 4W
  • R4 металлический пленочный резистор  240Ω 1 / 4W
  • R5 металлический пленочный резистор  120 Ом 1 / 4W
  • R6, R7 металлические пленочные резисторы 360Ω 1 / 4W
  • C1 электролитический конденсатор 4700μF 25V
  • C2 керамический конденсатор 0.1 мкФ 50В
  • C3 электролитический конденсатор 10 мкФ 16V
  • S1 1 одиночный тумблер 3P
  • S2 поворотный переключатель
  • 1 Предохранитель 1А
  • Держатель предохранителя
  • AC штекер
  • Резиновая втулка (для AC)
  • Алюминиевый корпус MB-3 90x60x125mm 1 шт
  • Один L-образный алюминиевый угол 40x20x70mm t2mm
  • Электропроводка материал, винт, гайка .
