Блок питания для транзисторных приемников (часть 1)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Используя трехвыводной регулятор, был произведен блок питания для различных приемников. Выходное напряжение 1,5 ~ 12V, выходной ток 0.3A.

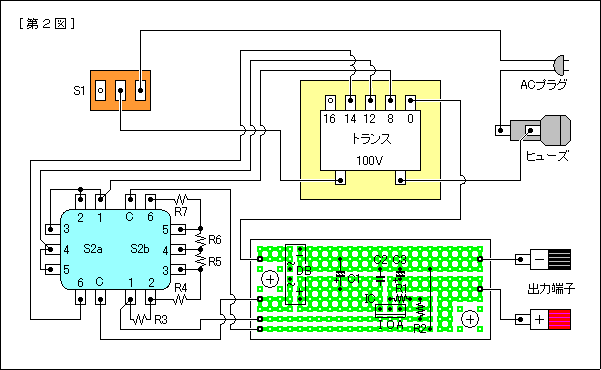

Принципиальная схема

Принципиальные схема

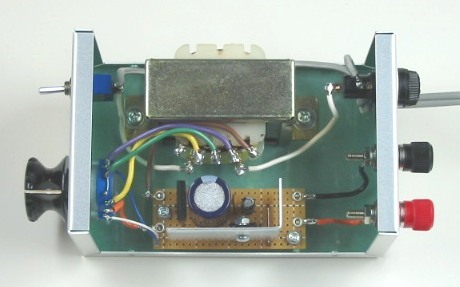

После выпрямительного диодного моста, выходное напряжение регулируется с помощью IC · NJM317F. Выходное напряжение может быть установлено с помощью двух резисторов, как это показано на фиг. Включите RB с 6 контактного поворотного переключателя в приборе, 1,5, 3, 5, 6, 9 и выходным напряжением 12В.  Микросхема была установлена на 60x35mm  алюминиевую пластину, имеющая толщину 1 мм для отвода тепла. Выходное напряжение в каждом диапазоне выглядит следующим образом.



диапазон

1.5V

3V

5V

12V

выходное напряжение

1.51V

3.03V

5.06V

6.08V

9.13V

12.2V

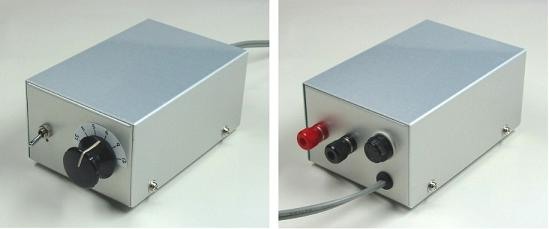

Резисторы R3 ~ R7 были припаяны к клеммам поворотного переключателя. Размер корпуса составляет 80 мм ширина, высота 55 мм, глубина 120 мм.







Детали, используемые при изготовлении прибора.



  • Один трансформатор SEL SP-1605 16V 0.5A
  • Один регулятор IC NJM317F
  • Один мост диод S1VB10 100V 1A
  • Металлические пленочные резисторы 1 / 4W 30Ω
  • Металлические пленочные резисторы 120Ω
  • Металлические пленочные резисторы 150Ω
  • Металлические пленочные резисторы 180Ω
  • Металлические пленочные резисторы 240Ω
  • Металлические пленочные резисторы 360Ω
  • Электролитический конденсатор 4700μF 25V
  • Электролитический конденсатор 10 мкФ 16V
  • Керамический конденсатор 0.1 мкФ 50В
  • Поворотный переключатель
  • Один тумблер 3P
  • Держатель для предохранителя
  • Один предохранитель 0.5A
  • AC штекер
  • Ручка
  • Резиновая втулка (для AC)
  • Печатная плата ICB504EG 60x30mm
  • Для рассеивания тепла алюминиевая пластина 60x35x1mm
  • Провода
