Блок питания 12 Вольт 30 А

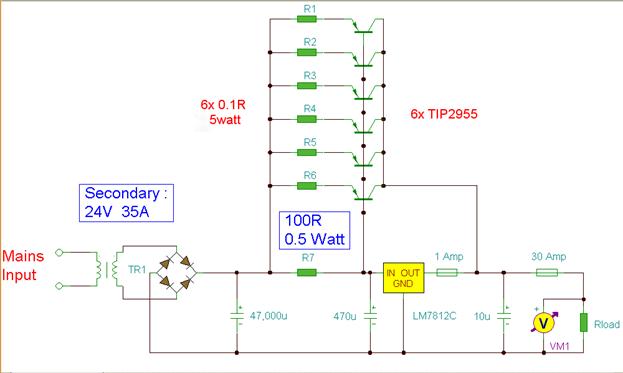

Использование одного 7812 регулятора напряжения и несколько транзисторов позволяет сделать блок питания до 30 ампер.

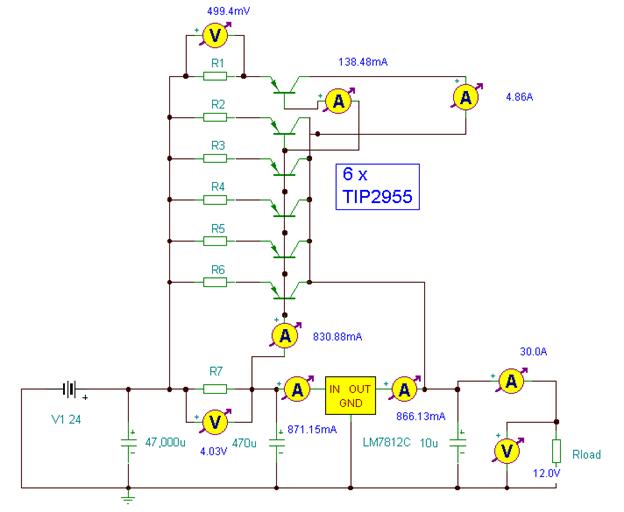

Входной трансформатор, вероятно, будет самой дорогой частью всего проекта. В качестве альтернативы, могут быть использованы пару 12в автомобильных аккумулятора. Входное напряжение на регулятор должно быть несколько выше чем выходного напряжения (12 В), так что регулятор может поддерживать свой вывод. При использовании трансформатора  диоды должны выдерживать очень высокий максимальный прямой ток, обычно 100A в секунду или более. Регулятор 7812 будет выдавать 1 ампер выходного тока, а остальное поставляется транзисторами. Схема предназначена для обработки нагрузки до 30 ампер, шесть транзисторов TIP2955 подключенных параллельно удовлетворят наш запрос. Максимальный ток нагрузки будет генерировать максимальный рассеивание, поэтому очень большой теплоотвод не потребуется. Основные замеры исправного устройства показаны ниже:


Эта схема является прекрасным примером законов Кирхгофа для тока и напряжения. Подведем итог. Сумма токов входящих в соединение должна быть равна текущей, а напряжения нулю . Смотрим по рисунку выше 24 -4 -20 = 0. На выходе : 30 = 6 * 4,855 + 0,866 . Каждый силовой транзистор дает  4,86 А в нагрузке. Базовый ток составляет около 138 мА на транзистор. Текущее усиление постоянного тока 35 и коллекторного тока 6 усилителя не требуется. Это вполне укладывается в пределы TIP2955 . Резисторы R1-R6 включены для. Резистор R7 равен 100 Ом и развивает 4 вольт с максимальной потребляемоя нагрузкой. Потери мощности составят (4 ^ 2) / 200 или около 160 мВт . Я рекомендую использовать 0,5 Вт резистор для R7. Входной ток к регулятору подается через резистор на эмиттер и базу транзисторов мощности. На регуляторе входной ток 871 является производным от базового цепи 40,3 мА  протекает через резистор 100 Ом . 871,18 = 40,3 + 830 . 88 . Ток от самого регулятора не может быть больше входного тока. Как видно регулятор только привлекает около 5 мА и должен работать не нагреваясь.



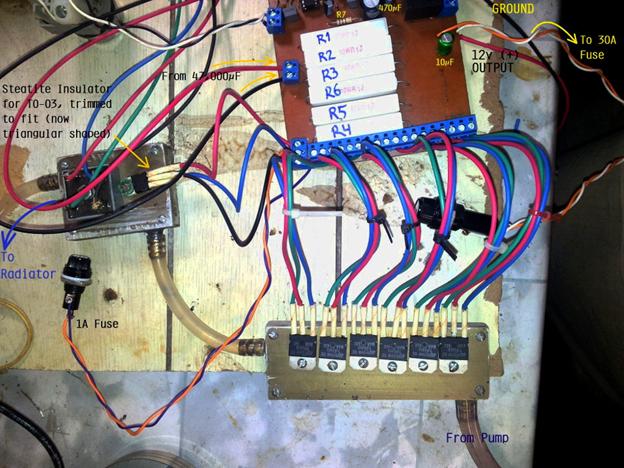

При первом включении не подключайте нагрузку. Сначала подключите вольтметр к выходным клеммам, измерьте 12В. Тогда можно подключить резистор на 100 Ом мощностью 3Вт. Показание вольтметра не должно изменятся. Если нет 12 вольт, проверьте все соединения.
