Беспроводный FM микрофон

Этот простой беспроводной микрофонный передатчик FM может передавать речь в течение короткого периода. Он может быть использован в качестве простого беспроводного микрофона. Схема использует две интегральные схемы от MAXIM. IC1 MAX4467, является усилителем повышающим сигнал до уровня подходящего для частотной модуляции (FM). IC2 генератор управляемый напряжением (ГУН) на встроенном варакторе (два варикапа). Номинальная частота колебаний задается индуктивностью L1. Значение индуктивности 390 нГн обеспечивает частоту колебаний около 100 МГц. L1 может состоять из 4 витков посеребренного провода, намотанного на 10-мм оправке около 1,5 см. Диаметр проволоки может быть любым между 26 SWG (0,5 мм) и 20 SWG (1 мм). MAX4467 ОУ работающий с низким напряжением, обеспечивающая ширину полосы усиления 200 кГц при токе питания 24 мкА. MICBias вывод обеспечивает коммутацию Vcc с компонентам смещения.

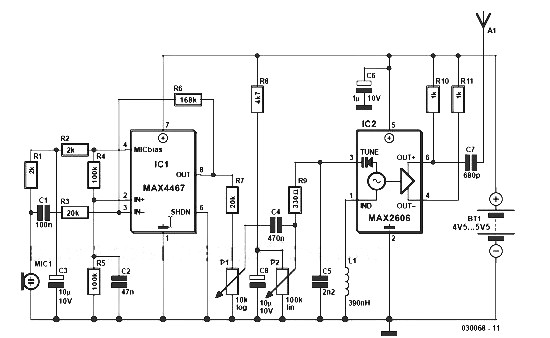

FM беспроводной микрофон. Принципиальная схема

Резистор R1 резистор ограничивает ток в элементе микрофона. Выходное сопротивление MAX4467 низкое и хорошо подходит кабеля длиной до 50 м. MAX2606 работает с промежуточной частотой (ПЧ). Г енераторы управляемые напряжением (VCO) были разработаны специально для портативных систем беспроводной связи. IC выполнена в крошечном 6-контактном SOT23 корпусе. Чтобы свести к минимуму влияние паразитных элементов, которые ухудшают производительность, L1 и C5 располагаются близко в местах соединения. В частности C5 непосредственно между контактами 2 (GND) и 3 (громкость). Потенциометром P2  можно выбрать свободный канал, настроившись на FM в диапазоне 88 - 108 МГц. Выходная мощность FM микрофона составляет около -21dBm (10 мкВт) при 50 Ω. P1 служит регулятором громкости. Сигналы выше 60 мВ вызывают искажение, поэтому он ослабляет их. При использовании проволочной антенны около 75 см передатчик захватит диапазон около 35 м. Попытка держать все провода как можно короче, чтобы предотвратить паразитную емкость. Передатчик работает от напряжения питания в диапазоне 4,5 В до 5,5 В от любого стандартного источника. Располагается в экранированом металлическом корпусе.
