Беспроводный аудио усилитель низкой мощности



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Недорогая схема может воспроизводить аудио с ТВ, не мешая другим. Не использует какие-либо провода связи между телевизором и динамиком. На месте пары проводов, он использует невидимый инфракрасный свет для передачи аудиосигналов с телевизора на громкоговоритель на расстояние до 6 метров можно. Расстояние может быть увеличено с помощью линзы и отражателя. ИК-передатчик использует двух транзисторный усилитель, чтобы управлять двумя ИК-светодиодами соединенных последовательно. Аудио выходной трансформатор (Т1) используется (в обратном направлении), чтобы подключить аудиовыход телевизора к ИК-передатчику. Транзисторы Q1 и Q2 усиливают звуковые сигналы, полученные от телевизора через аудио трансформатор. Низкое выходное сопротивление обмотки используются для подключения к ТВ, а высокое сопротивление обмотки подсоединены к ИК-передатчику. ИК-передатчик может питаться от сетевого адаптера 9В или батареи. Красный светодиод (D1), индикатор питания.




Беспроводной аудио усилитель мощности. Схема

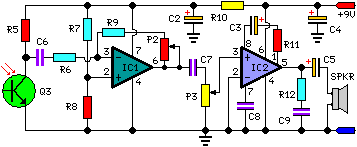

ИК-приемник использует популярный ОУ μA741 и усилитель звуковой частоты LM386 вместе с фототранзистором L14F1 (Q3) и некоторые дискретные компоненты. Звук генерируется телевизором передается через ИК-светодиод. Принимается фототранзистором Q3 и подается на контакт 2 (μA741). Его усиление может изменяться с помощью P2. Выход IC μA741 подается на LM386 (IC2) через конденсатор (С7) и резистором P3. Р3 используется для регулировки громкости громкоговорителя SPKR (8 Ом, 1 Вт).





беспроводной аудио усилитель мощности приемник

Беспроводной аудио усилитель мощности схема передатчика




Детали:

Р1 = 10K
Р3 = 10K
Р2 = 1M

R1 = 4.7K
R2 = 22K
R3 = 100R
R4 = 10R-1W
R5 = 10K
R6 = 10K
R7 = 15K
R8 = 15K
R9 = 100K
R10 = 680R-1W
R11 = 1K
R12 = 10R-1W

С1 = 220uF 25V-
С2 = 220uF 25V-
С3 = 10uF 25V-
С4 = 220uF 25V-
С5 = 220uF 25V-
С6 = 100 нФ-63V
С7 = 100 нФ-63V
С8 = 100 нФ-63V
С9 = 100 нФ-63V

D1 = красный светодиод
D2 = ИК-светодиод
D3 = ИК-светодиод

Q1 = BC547
Q2 = BD140
Q3 = L14F1

IC1 = uA741 Операционный усилитель
IC2 = LM386

J1 = гнездо аудиовхода
Т1 = Аудио трансформатор
SPKR = 1W-8ohm
