Беспроводной измеритель наличия напряжения сети



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Конструкция может использоваться для проверки наличия или отсутствия сетевого напряжения без электрического контакта с сетевой линией. CMOS IC CD4033 является сердцем этой схемы. CD4033 состоит из пятиступенчатого счетчика Johnson и выходного декодера для преобразования кода Джонсона в 7-сегментный декодированный выход для управления 7-сегментным светодиодным дисплеем. В качестве датчика используется медный провод длиной 10 см, соединенный с часовым штырем (контакт 1) ИС.

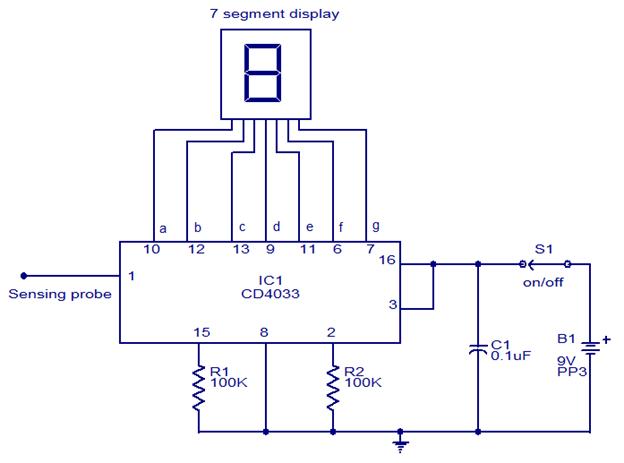

Беспроводной измеритель напряжения сети:







Провод датчика должен быть размещен поблизости от проверяемого сетевого провода. Когда в сети нет напряжения, в проводнике датчика не будет наведено никакого напряжения, и на дисплее отобразится случайная цифра. Когда на линии электропередачи есть напряжение, в проводнике датчика будет индуцировано небольшое напряжение из-за электромагнитной индукции, и это напряжение достаточно для синхронизации CMOS IC CD4033. Теперь дисплей будет отсчитывать от нуля до девяти и повторять.




Заметки:

  • Схема может быть собрана на плате Vero.
  • Используйте 9V PP3 аккумулятор для питания цепи.
  • Используйте изолированный провод 10 см в качестве датчика.
  • IC должен быть установлен на держателе.
  • Переключатель S1 может быть миниатюрным переключателем ON / OFF.
