Автоматический включатель с LDR



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Контур можно использовать для включения ламп накаливания садовых ламп  и выключать их на рассвете. 10-миллиметровый инкапсулированный световой резистор (LDR) здесь работает как детектор сумерек. Вся цепь может быть размещена в очень маленьком пластиковом пенале. Для питания цепи требуется питание 230 В переменного тока. С небольшим умением и терпением вы можете легко изменить эту схему, чтобы управлять несколькими белыми светодиодными строками, вместо нагрузки на лампу накаливания на выходе. Когда окружающий свет является нормальным, транзистор T1 обращается в обратную сторону от низкого сопротивления LDR. Multi-turn palstic trimpot P1 устанавливает чувствительность обнаружения. Если окружающий свет тускнеет, транзистор T1 включается, чтобы управлять симистором T2.

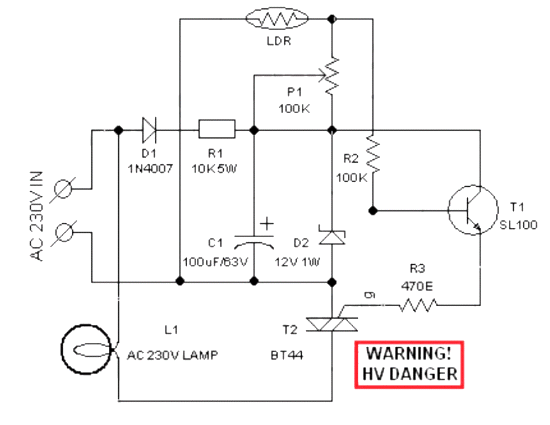

Схема  лунных огней с LDR





Теперь нагрузка на лампу T2 активируется. Когда уровень окружающего освещения восстанавливается, цепь возвращается в состояние холостого хода, и свет (и) отключается контуром. Рабочее напряжение для схемы выводится непосредственно из входа питания переменного тока через компоненты D1, R1, D2 и C1. Это устраняет необходимость громоздкого и шумного понижающего трансформатора. Если вы хотите управлять лампочками (лампами) на немного уменьшенной мощности, просто замените симистор T2 на подходящий кремниевый выпрямитель (SCR). Это может привести к длительной нагрузке накаливания. Наконец, LDR не должен монтироваться на прямой солнечный свет. Он может быть установлен в верхней части корпуса, и направлен на юг.
