Автоматически мигающий LED и обычный светодиод



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

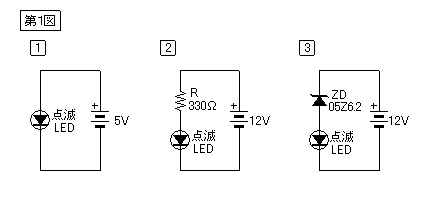

Рассмотрим использование автоматически мигающих LED (светодиод мигает самостоятельно). Автоматическое мигание светодиода, такое же, как и с нормальным светодиодом, но в нем уже встроен прерыватель. Просто необходимо подключить питание. Подключим номинальное напряжение 5V, как в первом приведенном выше рисунке 1. Когда я измерил мигающий цикл по секундомеру, значение было около 0,44 секунды(2,3 Гц). Кстати он мигает правильно, даже при 3V.





Цикл также примерно одинаков. При подключении к источнику питания 12В нужно поставить резистор 330Ω последовательно с светодиодом чтобы ограничить ток (рисунок № 2). Ток, протекающий через светодиод ограничится приблизительно до 20 мА. Для более стабильной работы мы рекомендуем использовать стабилитрон как показано на рисунке № 3.

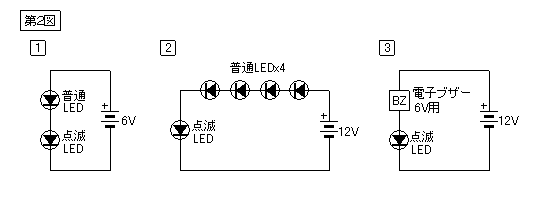

На рисунке 1, при напряжении 6В два автоматических светодиода мигают одновременно. Если повысим напряжение питания, как показано на рисунке 2, можно увеличить количество светодиодов. Красный и зеленый светодиод, должны быть рассчитаны на  2V. Тем не менее, ток может течь 20 мА, вам нужно будет использовать детали которые его выдержат. На рисунке 3, к автоматическому миганию добавлена звуковая сигнализация на зуммере.

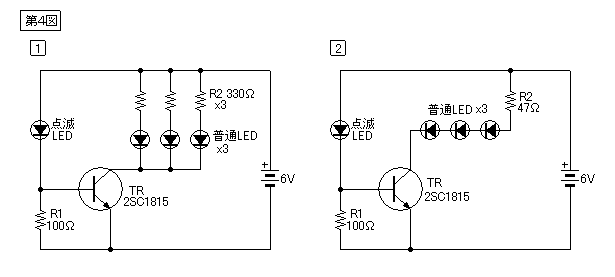

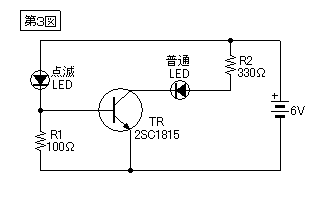

На следующем рисунке  схема включения и выключения транзистора для мигания светодиода. Преимуществом этой схемы  является то что для обычного светодиода может регулировать ток, протекающий и нет необходимости поднимать напряжение питания, даже если мигают множество полупроводников. Ниже показана схема, которая позволяет одновременно управлять тремя светодиодами параллельно или последовательно.
