Автоматическая защита ирригационного двигателя
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

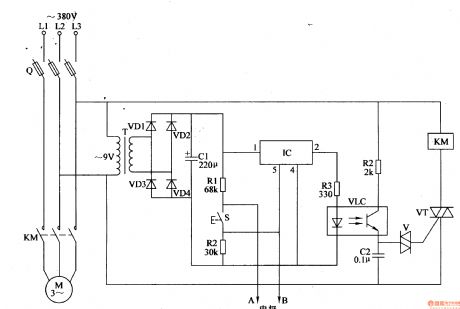

Схема автоматического защитного механизма ирригационного двигателя образована схемой питания и схемой управления обнаружением / защитой, которая показана на рисунке 4-96. Схема питания формируется силовым трансформатором Т, выпрямительными диодами VD1-VD4 и фильтрующим конденсатором C1.
Схема управления детектированием / защитой формируется электродами обнаружения A, B, кнопкой запуска S, резисторами R1-R4, конденсатором C2, оптическим соединителем VLC, двунаправленным триггерным диодом V, тиристором VT, электронным переключателем интегральной схемы IC и контактором переменного тока KM
