AVR Схема наипростейшего последовательного программатора






Он позволит вам безболезненно перенести шестнадцатеричные программы в большинство микроконтроллеров Atmel AVR без ущерба вашим нервами и потраченному времени.  AVR программатор состоит из внутрисхемного последовательного программирующего ключа и небольшой печатной платы с DIP гнездом. Розетка соответствовует 28-DIP AVR микроконтроллера ATmega8, но вы можете построить гнездо PCB для любой другой конфигурации AVR микроконтроллеров. Совместим с популярным программным обеспечением PonyProg, который показывает вам строку состояния программирования.

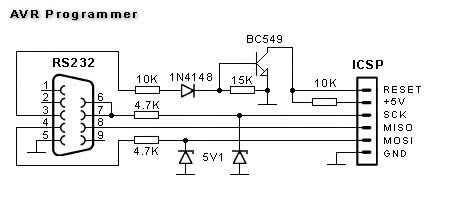

AVR В-Схема последовательного программатора

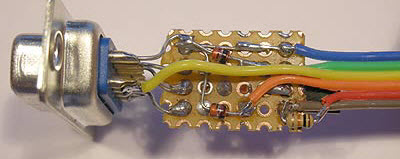

PCB AVR программатор (перед) 9-контактное гнездо RS232 последовательный разъем.

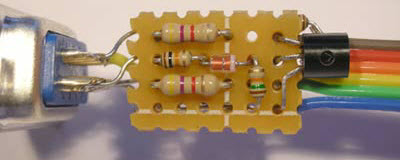

PCB AVR программатор (зад)

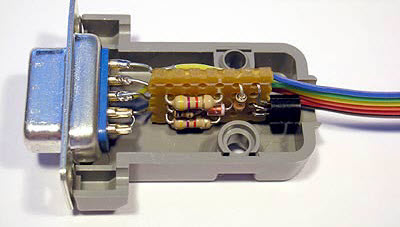

Монтирование платы AVR в вилке RS232.

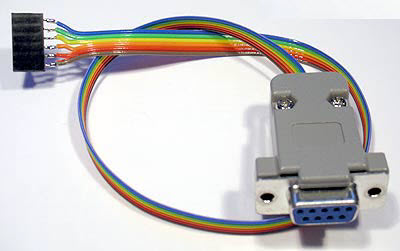

Готовый AVR со стандартным 6-контактным разъемом ICSP
