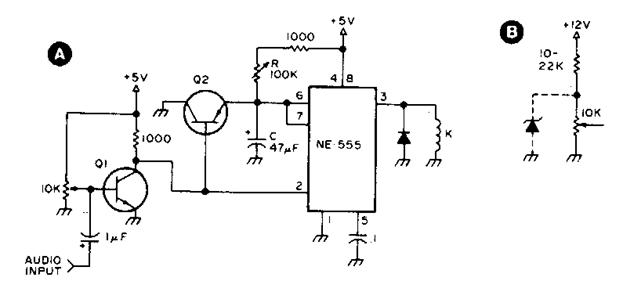

Ql и Q2 - транзисторы общего назначения. Входной резистор 10 K настраивается на точку, которая находится чуть ниже, где Ql включается, как показано нажатием K. K - любое реле с 5-кратным герконом. При значениях, показанных для R (100 K) и C (47 μф), могут быть достигнуты временные значения от 5 до немногим более 5 секунд
B показывает добавление 22% последовательного резистора к входу 10K, если используется источник 12 В. Для К. необходимо использовать подходящее реле на 12 В.
