Схема которая приведена здесь, построена на четырех усилителях, которые контролируются по току, и все они включены в IC SSM2024, производимые Precision Monolithics Inc. (PMI). Чтобы получить небольшое смещение и высокий уровень отклонения, четыре входа микшера должны иметь импеданс 200 Ом. Эти импедансы получены с резисторами R5-R8, которые относятся к делителю напряжения от каждого аудиовхода.
Со значениями на диаграмме входной сигнал равен 1 В (0 дБВ). На этом уровне искажения составляют около 1%, а на более низких уровнях не превышает 0,3%.
Коэффициент усиления токовых управляемых усилителей (CCA) определяется потреблением тока входов управления. При 10 кОм для R1-R4 CCA блокируются, если управляющее напряжение меньше 200 мВ. Максимальный коэффициент усиления достигается для управляющего тока 500 мкА, в этом случае входное напряжение увеличивается на 0,5 В.

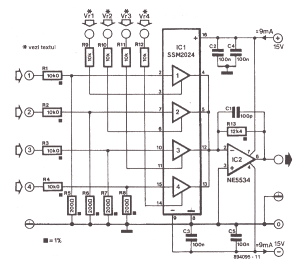

Схема подключения аудиомиксера SSM2024
Потребление тока составляет 5 ... 9 мА. Отношение сигнал / шум составляет 90 дБ, а полоса пропускания - 130 кГц. SSM2024 довольно хорошо работает и напряжение питания составляет от 9 до 18 В, но лучшие результаты достигаются при -15 В.
