Я подключил пять инверторов параллельно с низковольтными нагрузочными резисторами, что уменьшает влияние паразитных емкостей на печатной плате. Цель состоит в уменьшении времени нарастания и спада прямоугольного сигнала. Максимальное выходное напряжение в режиме прямоугольного сигнала составляет около 5В.

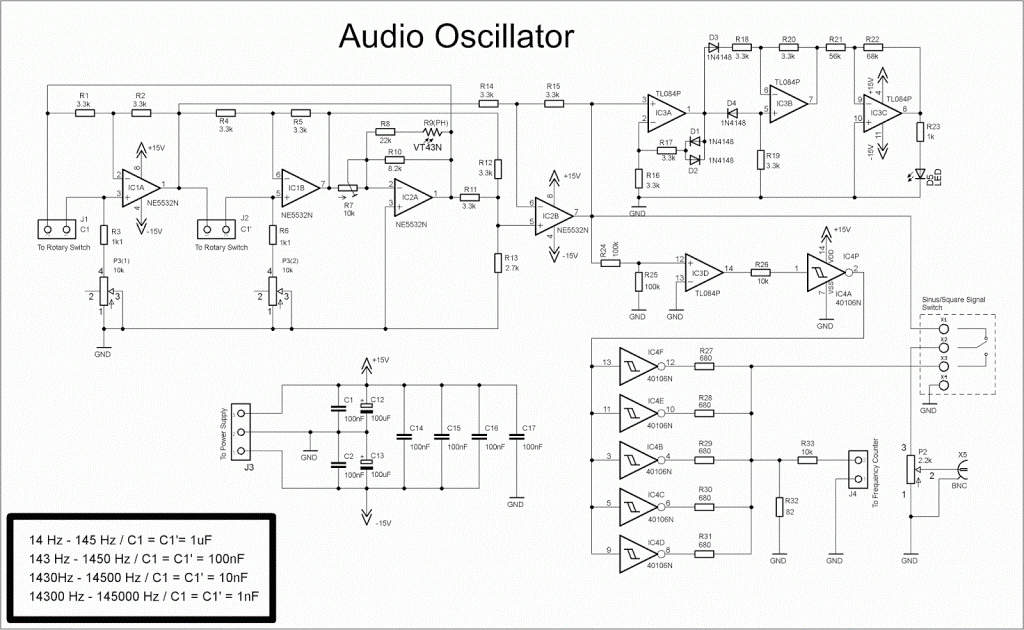

Схема

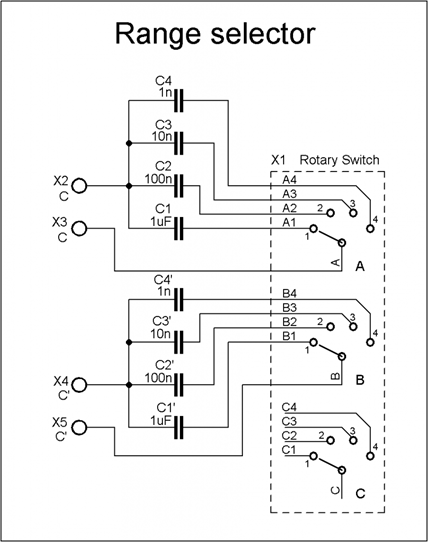

Генератор имеет 4 диапазона, которые подключаются с помощью внешнего 3-полюсного / 4-позиционного поворотного переключателя, подключенного таким образом:

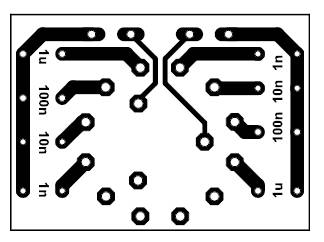

Модуль подключается через короткие кабели к соответствующим разъемам на плате генератора. Обратите внимание, что конденсаторы припаяны с нижней стороны этой платы. Отводы конденсаторов должны быть обрезаны с другой стороны, чтобы они не касались поворотного переключателя. Фоторезистор R9 и светодиод D5 образуют отрицательную обратную связь и должны быть соединены в изолированном корпусе. Для этого я использовал алюминиевый корпус из большого электролитического конденсатора. Светодиод стандартный 5 мм красный, а фоторезистор я использовал марки TESLA. Другие типы фоторезисторов также должны работать. В схеме фоторезистор соединен с одним резистором (R8) последовательно и один (R10) параллельно. Я обнаружил, что в моем случае генератор работает лучше без этих 2 резисторов.

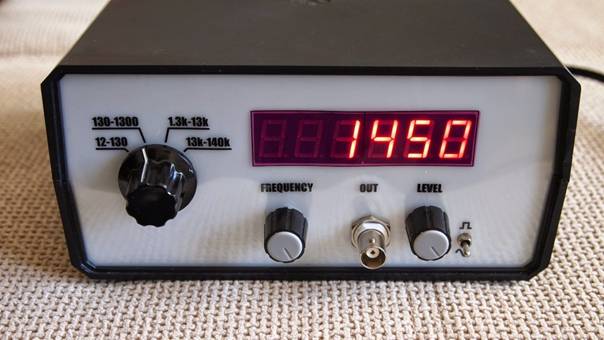

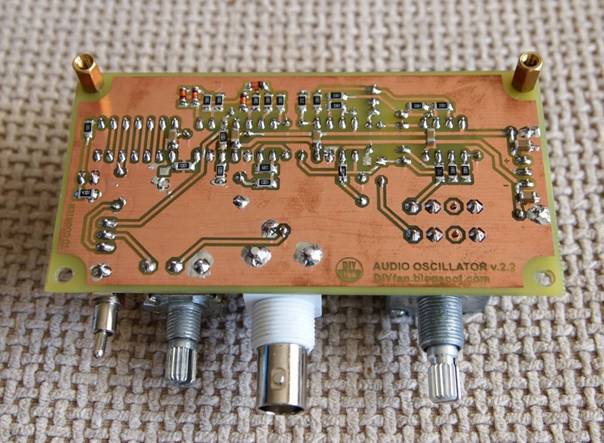

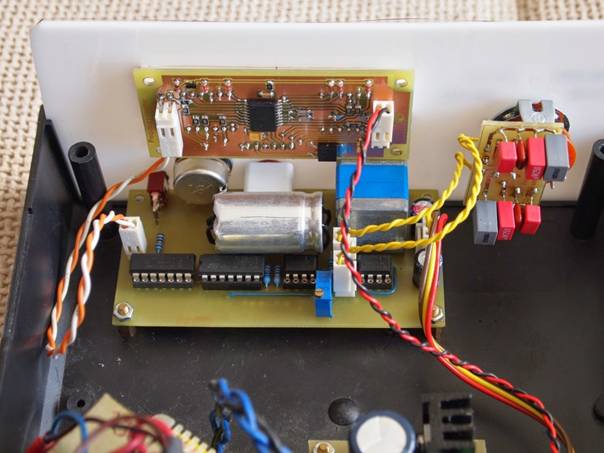

Фото

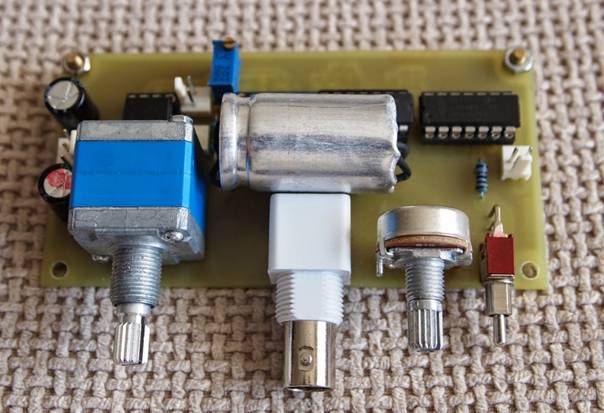

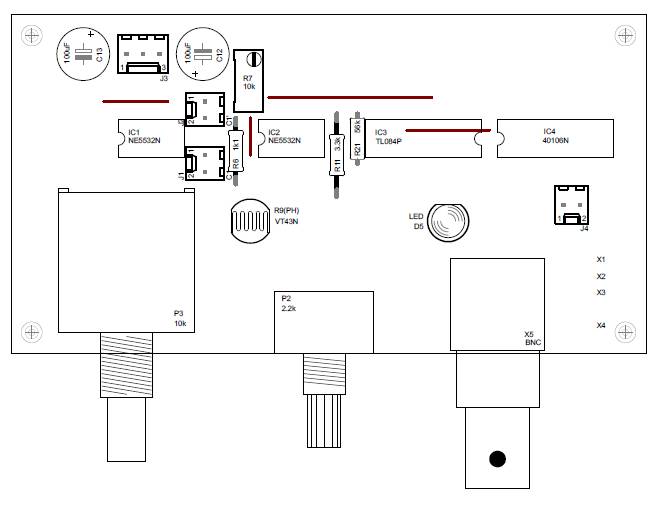

Как вы можете видеть, положение разъема BNC и двух кнопок не очень удобно. В последней ревизии печатной платы я переключил положения разъема BNC и потенциометра LEVEL.

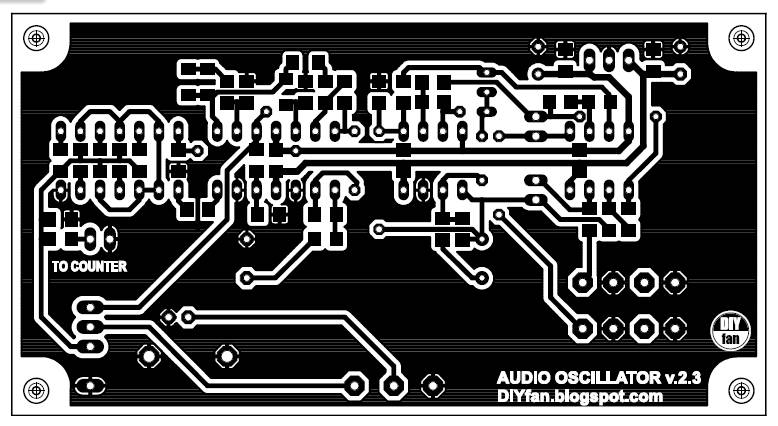

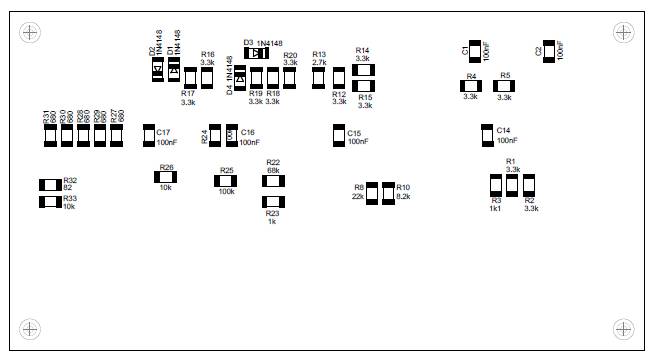

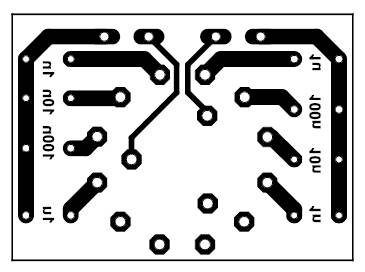

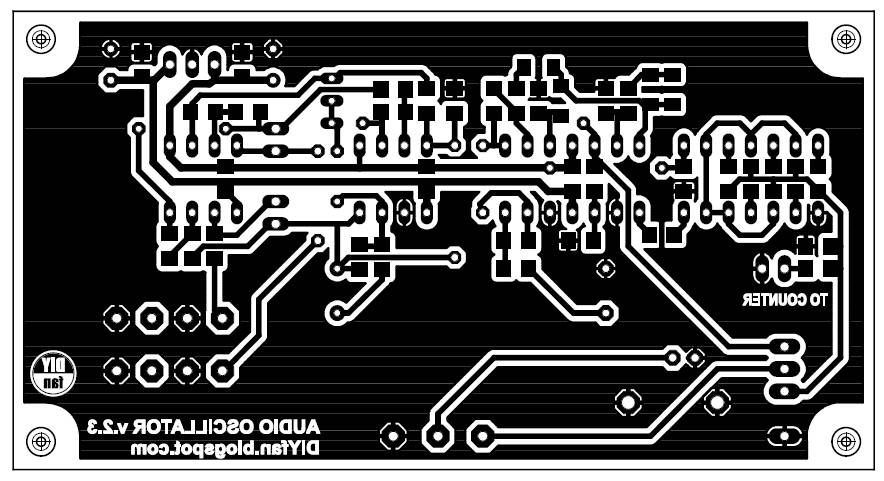

Печатная плата
