Антибликовые цифровые очки



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Ночью, на шоссе, свет высокой интенсивности от фар тяжелых транспортных средств на мгновение ослепляет встречных водителей легких транспортных средств (велосипедистов и водителей автомобилей). Это основная причина большого числа аварий на автомагистралях в ночное время. Тем не менее, нося эти цифровые очки, тем не менее, легкие водители транспортных средств могут легко управлять автомобилем без каких-либо проблем с бликами.

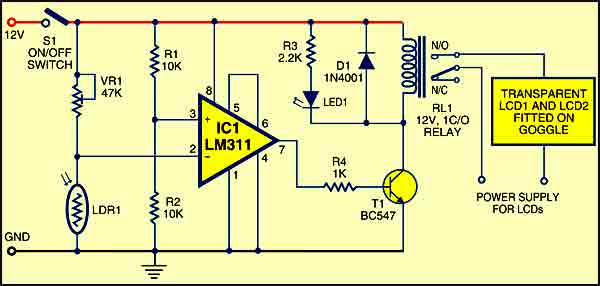

 Схема цифровых очков

рис. 1: Схема цифровых очков



Как показано на фиг. 1, в центре схемы находится IC LM311 (IC1). IC LM311 подключен как компаратор. Его неинвертирующий вывод 3 получает опорное напряжение (половину напряжения питания) через делительную сеть, образованную резисторами R1 и R2. Инвертирующий вывод 2 получает управляющее напряжение через сеть предустановленного VR1 и зависимого от света резистора LDR1.



Ночью сопротивление LDR1 очень высокое, поэтому напряжение на инвертирующем входе IC1 остается выше, чем на неинвертирующем входе, и реле остается обесточенным, чтобы отключить прозрачные ЖК-дисплеи.





Когда свет падает на LDR1, его сопротивление уменьшается. В результате напряжение на инвертирующем входе IC1 падает ниже напряжения на неинвертирующем входе, и реле срабатывает, чтобы активировать прозрачные ЖК-дисплеи (LCD1 и LCD2). Когда свет от фар приближающегося тяжелого транспортного средства падает на LDR1 в очках, он чувствует свет, чтобы включить реле.



Это позволяет прозрачным ЖК-дисплеям и их цвет становится черным. Когда свет гаснет, ЖК-дисплей сбрасывается в течение нескольких секунд. Закрепите прозрачные ЖК-панели на шлеме, как показано на рис. 2.

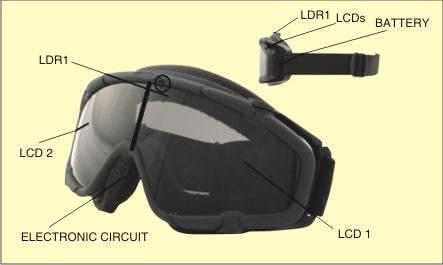

прототип автора

рис 2: прототип автора



Примечание:

1. Мы протестировали эту схему без прозрачных ЖК-дисплеев.

2. Если прозрачные ЖК-мониторы недоступны, вы можете использовать эту схему в качестве источника света, подключив вместо ЖК-дисплея два-три фонарика или лампочки. Лампы могут быть установлены в верхней части шлема / автомобиля с надлежащей ориентацией к земле.



UTTAM KUMAR
