Антенна на 2,4Ггц из коаксиального кабеля.





Диапазон 2.4Ghz используется в  маршрутизаторах, Bluetooth, беспроводных камерах, пультах дистанционного управления, различных WLAN и  точках  доступа. Все они обычно требуют антенну, которая должна быть всенаправленна, мобильна и недорога. Антенна, показанная здесь, выполняет все три требования блестяще.

Вам понадобится:

  1. короткий отрезок 50-Ω коаксиального кабеля, к примеру RG58 и  BNC штекер-;
  2. • нож;
  3. • шило или маленькая отвертка;
  4. • паяльник;
  5. • клеевой пистолет;
  6. • здравый смысл и около 30 минут вашего времени.

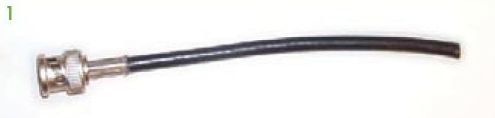

Сырье: короткий отрезок 50-Ω коаксиального кабеля.

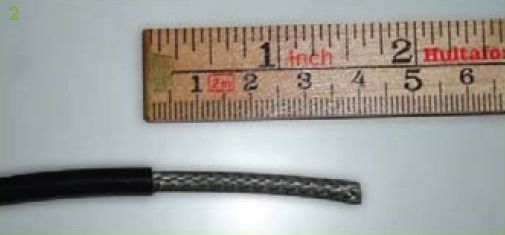

Отрежьте около 40 мм внешней изоляции

.

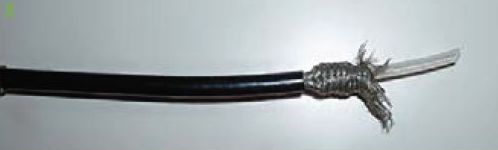

Надавите на оплетку, чтобы выставить внутреннюю изоляцию.

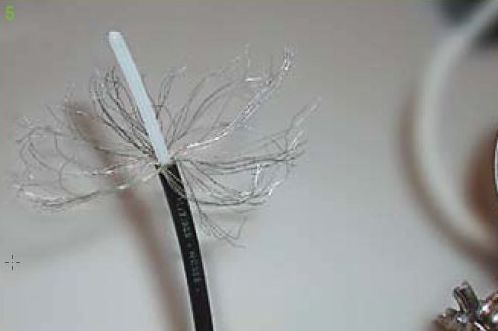

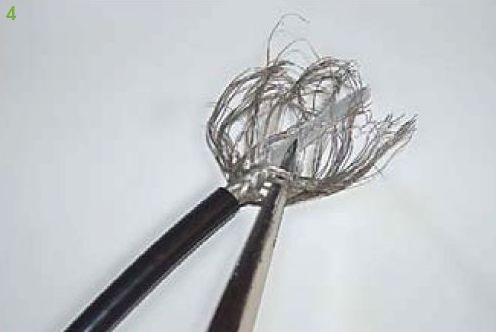

заостренным инструментом, тщательно распутайте жилы оплетки.


Должно получится  что-то вроде этого ...


Разделите на четырех одинаковых пучка

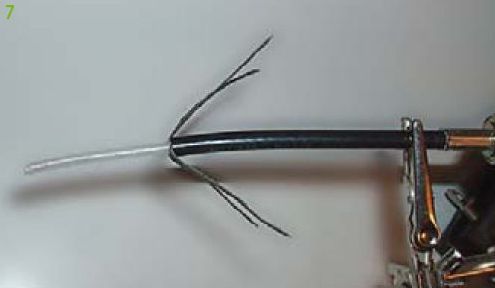

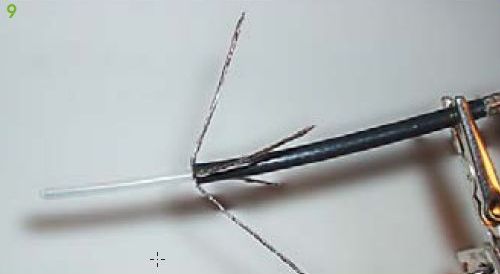

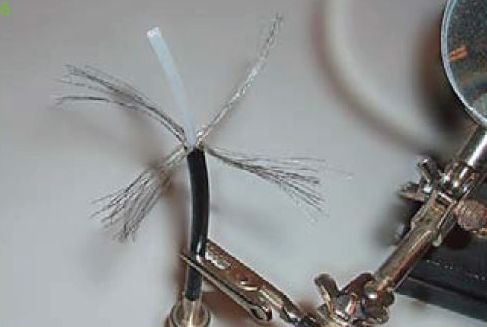

Теперь согните их на угол в 45 градусов по отношению к кабелю

.

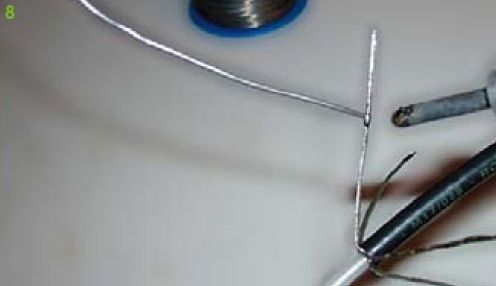

Облудите пучки  припоем. Хотя этот шаг не является обязательным, но он предотвращает раскручивание проволоки.


Вот что у нас получилось.

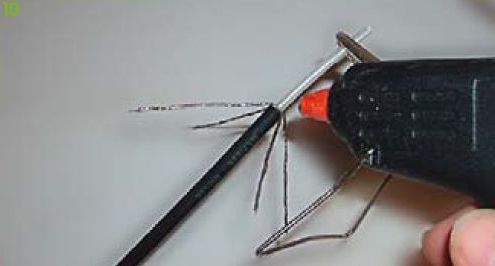

Нанесите несколько капель горячего клея ...


Он поможет сохранить правильную форму.


Обрежьте изолятор основной жилы до 30 мм (0,25 длины волны).

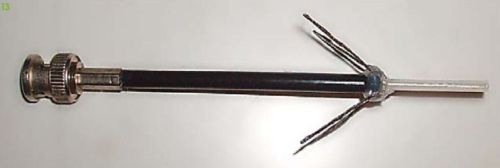

И мы сделали это! У нас получилась 2,4Ггц groundplane антенна.
Помните, что вы должны использовать нужный разъем при подключении конкретного устройства.
