Антенна для домашнего кинотеатра для WIFI диапазона ISM (2,4 ГГц)



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Здесь вы найдете информацию о том, как я создал секторную антенну для диапазона ISM 2,4 ГГц. Антенна подходит для использования в компьютерных радио LAN, соответствующих стандарту IEEE 802.11b / g, более известному как Wi-Fi. Его можно использовать в точке доступа (или беспроводном маршрутизаторе) или Wifi-клиенте с равными преимуществами.



Характеристики



Частота от 2,4 до 2,5 ГГц

Импеданс 50 Ом ± 2,45 ГГц

КСВР <1: 1,5

Polarisatie Verticaal

Вертикальная ширина луча (-3 дБ) 15º

Ширина горизонтального луча (-3 дБ) 125º

Разъем: гнездовой тип N (50 Ом)

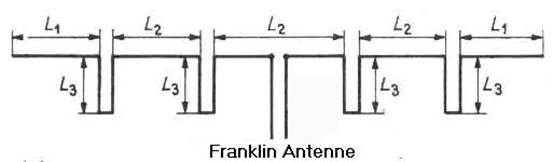

Антенна представляет собой устройство с центральным питанием, (антенна Франклина).







Сборочный чертеж в формате Autocad

.

Сделайте печатную копию чертежа Autocad (антенна рисуется в масштабе 1: 1).

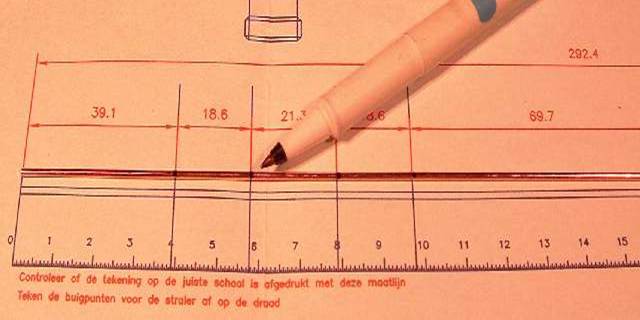

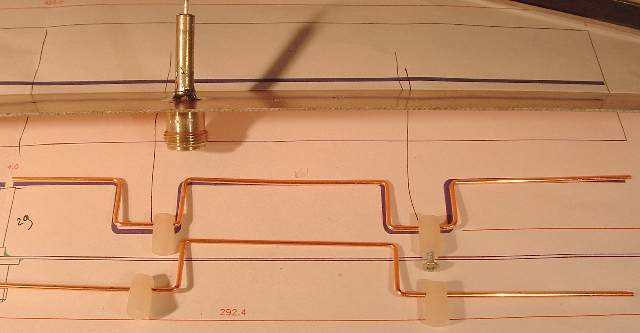

Используйте 292,2 мм медного провода диаметром 1,8 мм для каждого узла. Поместите провод по линейной шкале на чертеж и пометьте, как показано (я использую постоянный маркер CD-ROM)

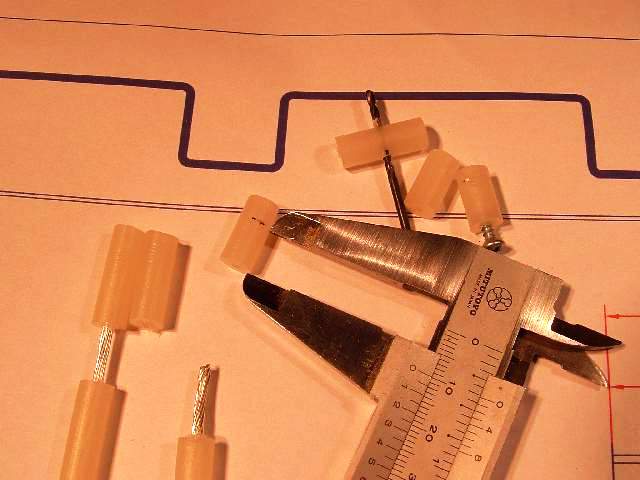

Затем подготовьте 4 куска PE-шпильки. Используйте изолятор из кабеля RG-213. Каждый шпиль длиной 15 мм. Просверлите отверстие 2 мм на расстоянии 10 мм от конца.

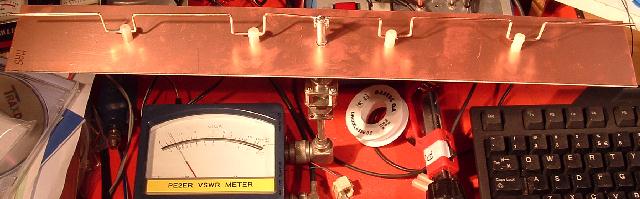

Для рефлектора используйте 455x62 мм печатной платы из меди. Медная сторона должна быть на той же стороне, что и узлы (я использую двухстороннюю печатную плату). Просверлите отверстие в центре, чтобы закрепить разъем N-типа. Я использую ту, которая поставляется с жестким коаксиальным креплением. Экран коаксиального кабеля должен превышать 28 мм над поверхностью печатной платы. Центральный проводник должен увеличиться на 5 мм. Просверлите 4 отверстия, чтобы прикрепить шпильки к отражателю. Согните два радиатора. Не забудьте продеть на штыри PE до изгиба, это не окончательные размеры после изгиба!



RG-316 (v = 0,697): 43 мм (это коаксиальный кабель, который я использую здесь)

RG-58 (v = 0,66): 40,7 мм

CFD200 (v = 0,83): 51 мм

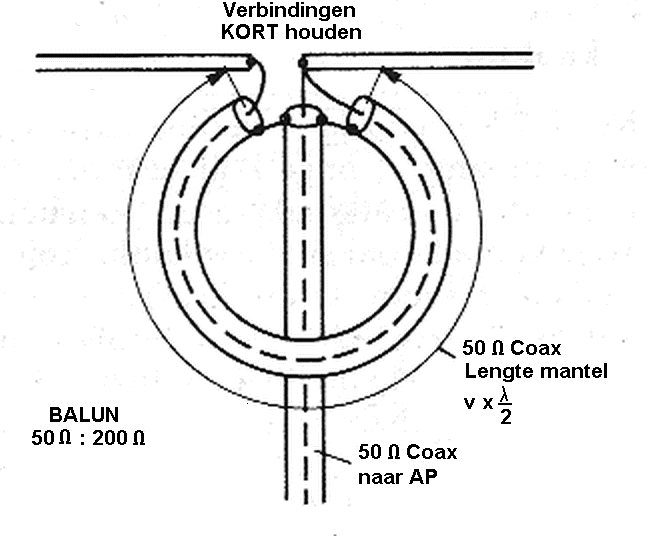

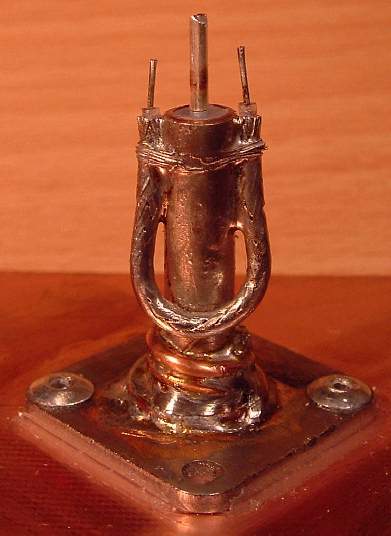

«Verbindingen KORT houden» означает «поддерживать связь как можно короче». Припаяйте радиатор к коаксиальному каналу / BALUN.



Вверните или заклеивайте штыри PE к радиатору.

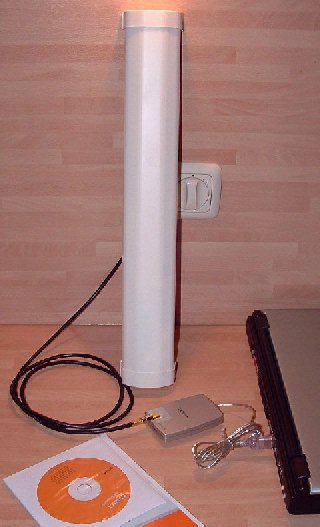

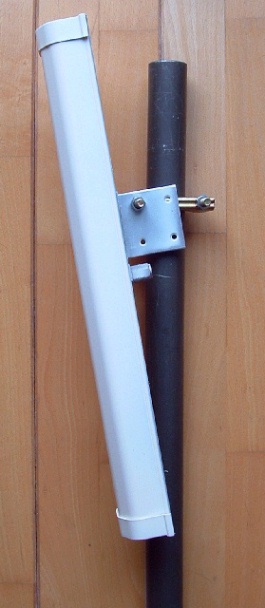

Я использую S-Lon 65-миллиметровый водосточный желоб PVC для размещения секторной антенны. Я уверен, что это недоступно во всем мире, поэтому вам нужно найти что-то подобное.





Я также использовал эту антенну без обтекателя.
