AM радиоприемник на таймере LM555

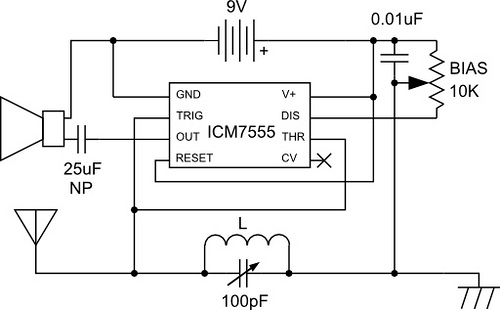

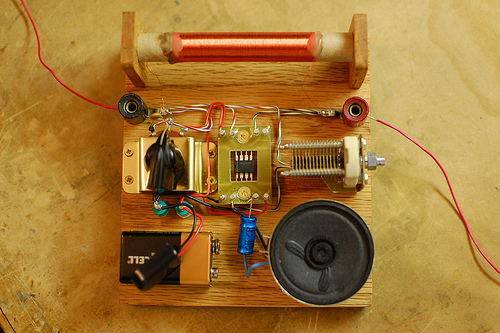

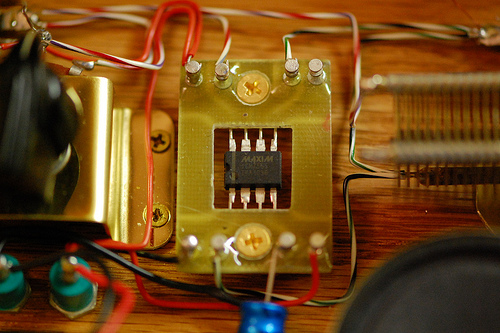

Данный AM радиоприемник построен на 555 чипе. Настройка осуществляется катушкой индуктивности и конденсатором.  LM555 выступает в качестве демодулятора и усилителя -D класса подключенного к  динамику. Радиосигнал AM поступает на индуктивность L, которая состоит из 300 витков провода 12-17мм намотанного на картонный каркас в виде трубки. Параллельно к катушке подключена переменная емкость 100pF.



Первый вывод параллельной конфигурации L и C подключается к антенне, а  второй подключается к проводу заземления (можно подвести к водопроводу). Таймер 555 выполняет роль широтно-импульсного модулятора в нетрадиционной конфигурации.  Он ведет себя лучше, чем стандартный биполярный транзистор, который имеет более высокий входной ток смещения.



Широтно-импульсный модулятор  создается 0.01uF конденсатором и потенциометром смещения 10К. Центральный вывод подключен к LC. При отсутствии радиосигнала, напряжение на Threshold / Trigger увеличивается, пока не достигнет порога, затем разряжается, чтобы запуститься снова.



Когда радиосигнал приходит, он как бы накладывается на основной сигнал, в результате чего пороговые компараторы работают в цикле.  При этом изменении мы можем услышать,  звук в динамике. Демодуляция сигнала  требует регулировки, так как часть радиосигнала "подрезана" и проигнорирована триггерными компараторами.
