Акустический выключатель лампы



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Акустический переключатель выполнен на CD4011 и CD4001 КМОП интегральных схемах.  Питание  осуществляется 12-вольтовым напряжением постоянного тока.  При хлопке, с помощью рабочего реле лампа включалась и выключалась.  Чувствительность регулируется  с помощью потенциометра P1-100K.

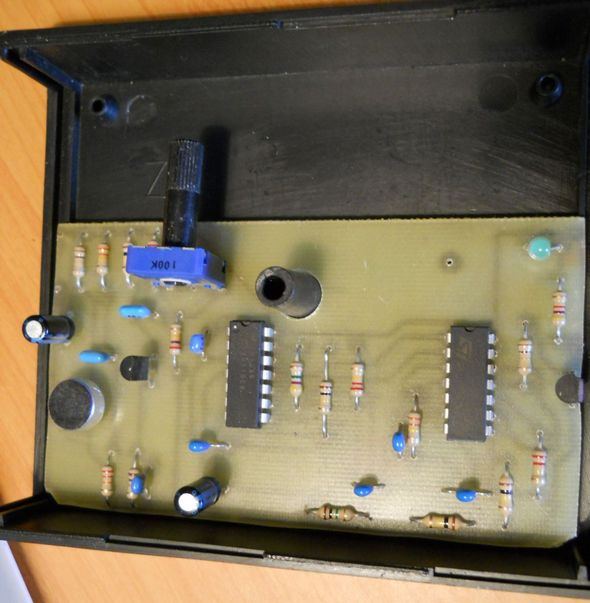

Плата устройства

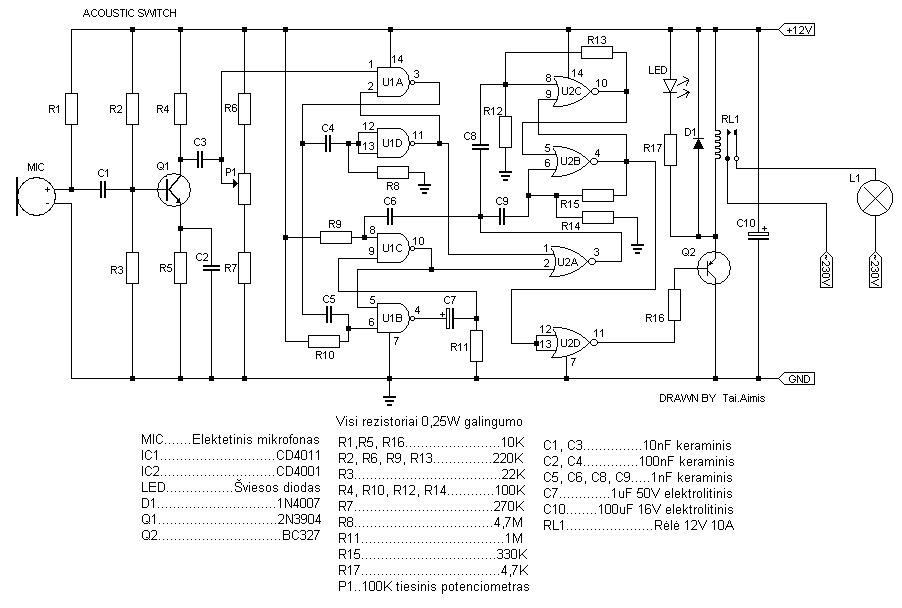

                Принципиальная схема

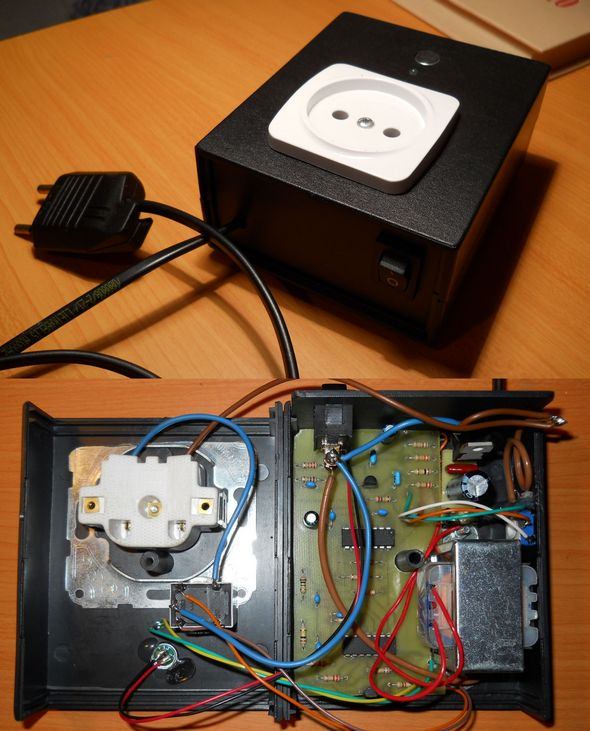

Схема в сборе
