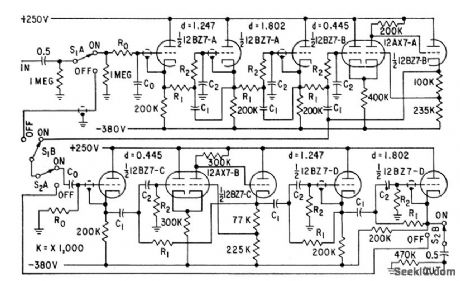

Активный регулируемый аналоговый фильтр

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Имеет характеристики ослабления Баттерворта и наклоны отсечки 42 дБ / октавы. Выходной сигнал составляет 50 v среднеквадратичных значений с низким уровнем искажений и динамическим диапазоном более 100 дБ. Гармоническое искажение второго порядка снижается при помощи работающих ламповых нагревателей при низком напряжении.

Семь элементов изменяются одновременно путем переключения различных значений резистора и конденсатора для изменения частот отсечки. В статье три таблицы, дающие эти значения для отсечки высоких частот от 16 до 16 200 сПс и обрезания нижних частот от 20 до 20000 сП. -JR MacDonald, Active Bandpass Filter имеет Sharp Cutoff, Electronics, 31:33, стр. 84-87.
