Активный фильтр нижних частот- 18 дБ / октава на RC4558DN



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

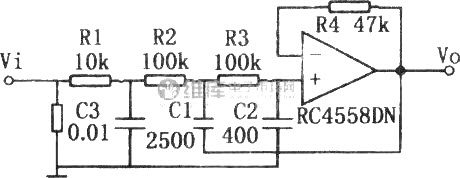

На рисунке показана схема активного фильтра нижних частот -18 дБ / октава. Состоит из пассивного фильтра -6 дБ и активного фильтра -12 дБ / октавы, а вся схема является активным фильтром нижних частот -18 дБ / октава.






-18 дБ / октава Активный фильтр нижних частот (RC4558DN)


-18 дБ / октава Активный фильтр нижних частот (RC4558DN)



-18 дБ / октава Активный фильтр нижних частот (RC4558DN)


-18 дБ / октава Активный фильтр нижних частот (RC4558DN)




Пассивный фильтр состоит из R1 и C3, активный фильтр состоит из R2, R3, C1, C2 и операционного усилителя.
