Схема, представленная здесь иллюстрирует тот факт, что несмотря на введение новых компонентов и технологий, можно проектировать полезные и интересные схемы используя простые детали.
Схема основана на двух транзисторах BF256C и BF494.
В сочетании с необходимыми резисторами и конденсаторами, они образуют усилитель хорошо работающий с антенной. Т1 входной усилитель буфера, в то время как BF494, обеспечивает необходимое усиление.
Усилитель предназначен для работы на частотах от 10 МГц до 30 МГц, (большая часть диапазона коротких волн) и имеет коэффициент усиления 20 дБ.

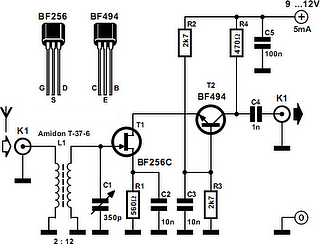

Принципиальная электрическая схема
Катушка индуктивности L1 намотана на основании Amidon (тип Т-37-b). Намотана эмалированным медным проводом0,3 мм. Главная часть содержит 2 витка, вторичная 12 витков. Изменяя число витков можно опробовать другие частотные диапазоны. Входной контур настраивается на нужную станцию конденсатором С1.
Реакция контура достаточно широка, так что правильно настроить легко. Схема питается от адаптера сетевого питания, который имеет выход 9-12 В. Потребляет ток около 5 мА.
Автор: Г. Прадип
