Коротковолновые слушатели обычно не ставят антенну больших размеров для приема радиостанций. Она занимает много места и требует определенной квалификации в настройке. В таких случаях поможет активная антенна, предназначенная для диапазона частот от 3 до 30 МГц. Автор использовал длинный стержень в 1 метр из латунной трубки диаметром 2-6 мм. Схема состоит из двух частей, одна для расположенных близко к антенне, другая ближе к питанию приемника. Две секции могут быть соединены коаксиальным кабелем длиной до 20 м, не причиняя никакого заметного ослабления. Сигнал антенны предварительно усиливается комбинированной двухступенчатым T1-T3. Основное усиление обеспечивается входным трансформатором, образованным L3, L4, L5. Соединяются с переключателем, который позволяет выбирать частотный диапазон (3-10 МГц нижний диапазон, и 9-30 МГц верхний). Сила сигнала может быть скорректирована потенциометром P1. Могут быть использованы различные типы полевых транзисторов: BF245, BF246, BF256, или их варианты SMD. То же самое касается транзисторов: BFW16, BFY90, BFR91, BFR96.

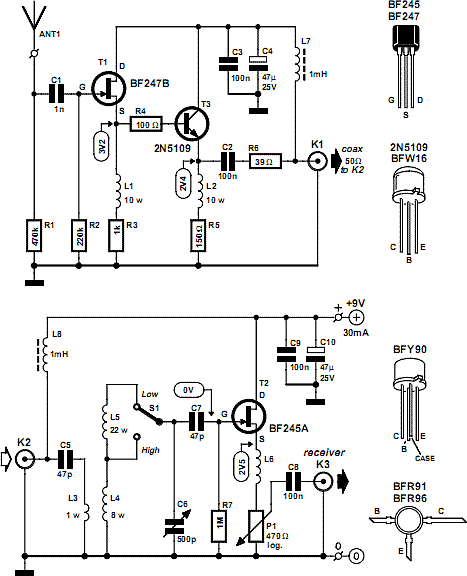

Принципиальная схема
Конденсатор С1 лучше использовать переменный для более свободной связи с антенной, но и в более низкой интенсивности. Индуктивность L6 гарантирует, что выходное напряжение на более высоких частотах (30 МГц) будет ненамного выше, чем на более низких частотах (3 МГц). Это потому, что добротность катушки L4 и L5 возрастает при более высоких частотах, что приводит к более высоким амплитудам.

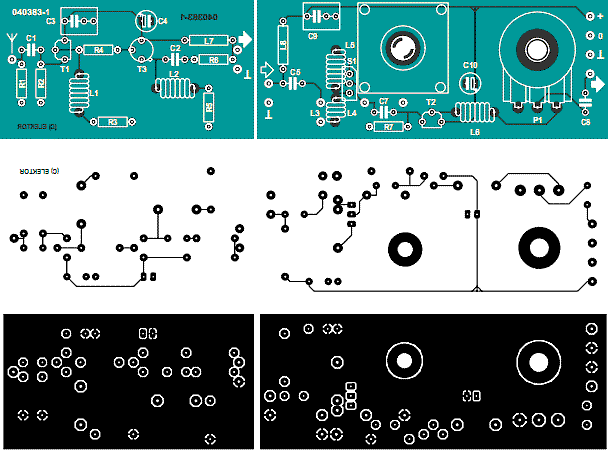

Компоновка и разводка платы
Список компонентов
Резисторы
R1 = 470k
R2 = 220K
R3 = 1k
R4 = 100R
R5 = 150R
R6 = 39R
R7 = 1M
Р1 = 470R логарифмический
Конденсаторы
С1 = 1nF
С2, С3, С8, С9 = 100 1nF
С4, С10 = 47μF 25V
С5, С7 = 47pF
С6 = 500pF конденсатор
Катушки
L1, L2, L6 = 10 витков 0,7 мм ECW, 4мм
Диаметр (каркас 3,5 мм)
L3 = 1 оборот 0,7 ECW, вокруг L4
L4 = 8 витков 0,7 мм ECW, 12мм
Диаметр (каркас 10 мм)
L5 = 22 витка 0,7 мм ECW, 12мм
Диаметр ( каркас 10мм)
L7, L8 = 1mh миниатюрный дроссель
Полупроводники
Т1 = BF247B
Т2 = BF245A
Т3 = 2N5109

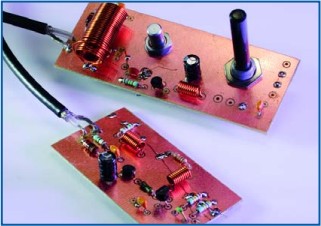

Собранная конструкция
Автор: Стефан Деллеман
