Эта схема адаптера питания ноутбука разработана с использованием TOP269EG (U1). Микросхема имеет встроенный 725 V MOSFET и контроллер многооконного режима. Он регулирует выход путем изменения рабочего цикла MOSFET . Адаптер питания ноутбука обеспечит фиксированные 19 вольт выходного напряжения при максимальном токе 3.5A. Принимает входной диапазон напряжения между 90 и 265VAC. Синфазные катушки L3 и L4 обеспечивают фильтрацию на входе переменного тока. Конденсатор С1 обеспечивает дифференциальную фильтрацию, резисторы R1 и R2 обеспечивают безопасность от скачков, если емкость конденсатора превышает 100 нФ. Мостовой выпрямитель D1 выпрямляет переменный ток, который фильтрует конденсатор С2. Конденсатор С11, подключенный между первичной и вторичной обмоткой обеспечивает фильтрацию общего режима. Конденсатор С7 обеспечивает автоматический перезапуск во времени для U1. При запуске этот конденсатор заряжается через выход(D). После того, как он заряженаU1 начинает переключаться. После запуска происходит смещение обмотки. U1 использует функцию выключения от перенапряжения. Увеличение выходного напряжения вызывает увеличение смещения первичной обмотки которое поступает к VR1. VR1 смещает Q1 для подачи тока в монитор напряжения (V) вывод U1. Когда ток превышает 336 мкА, U1 переходит в режим перенапряжения и выключается .

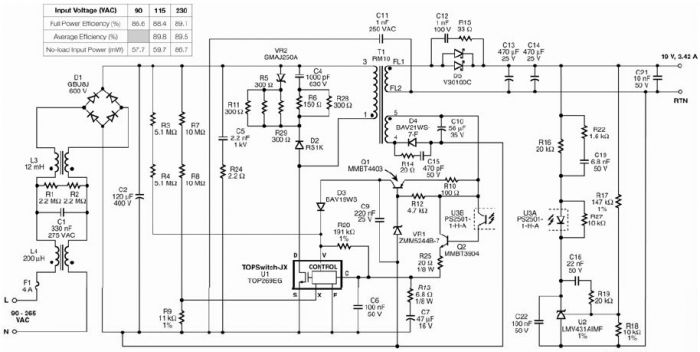

Принципиальная схема

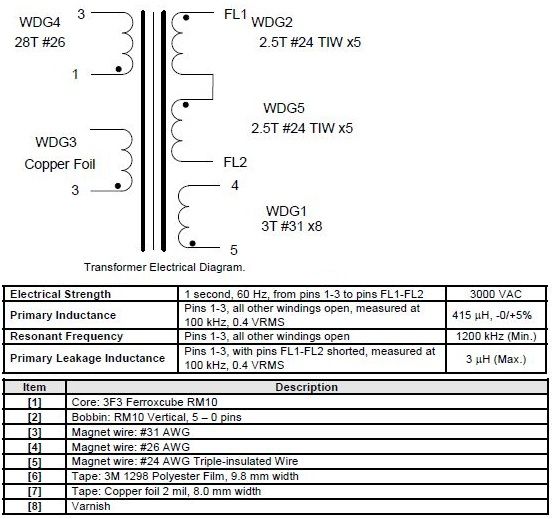

Данные трансформатора

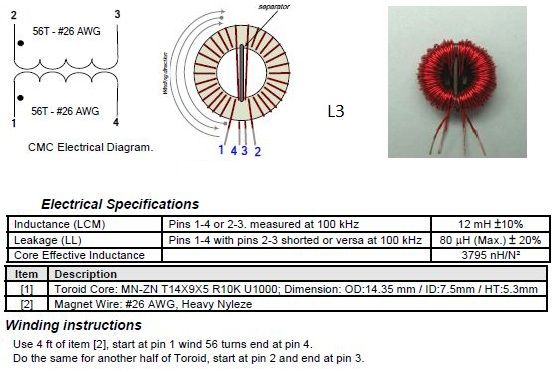

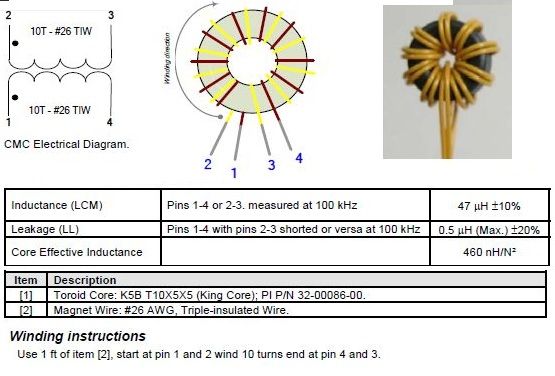

Данные катушек
