Адаптер VGA для BNC





Есть мониторы, которые имеют только три входа BNC и которые используют композитную синхронизацию (Синхронизация по зеленому). Эта схема была разработана для таких мониторов. Принцип работы очень прост. В RGB сигналы с разъема VGA подаются тремя разъемами BNC с помощью AC-конденсаторов. Они были добавлены, чтобы остановить любой прямой ток от входа VGA карты. Резистор на «зеленом» обеспечивает постоянное смещение, этот выход подключен к земле транзистором (MOSFET BS170).

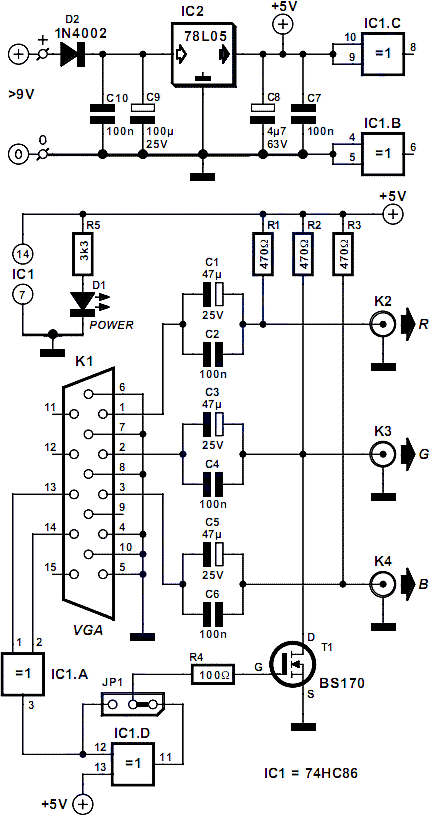

 Принципиальная схема



Резисторы для двух других цветов (R1 и R3) должны быть изменены с тем же значением, как R2. IC1 (74HC86) сочетает в себе отдельные V-Sync и Н-синхронизации сигналов и композитный сигнал синхронизации. Поскольку синхронизации в DOS-режиме часто перевернутой по сравнению с режимами, обычно используемых Windows, выход IC1A инвертируется IC1B. JP1 может использоваться для выбора правильного режима работы. Эта перемычка может быть заменена на небольшой двухсторонний переключатель, если это необходимо.

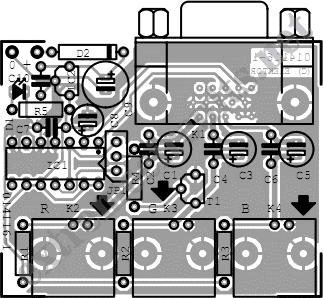

Компоновка элементов

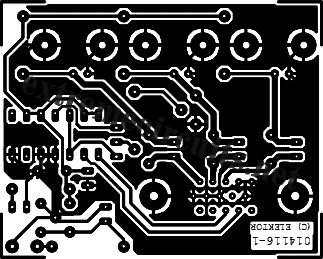

Печатный мотаж



Этот переключатель должен быть установлен непосредственно на печатной плате, как и любые соединительные провода вызовет много помех. Схема может быть установлена в небольшом металлическом корпусе. Потребление тока будет находиться в диапазоне от 30 мА. 78L05 регулятор напряжения обеспечивает стабильно 5 В, что делает возможным использовать любой тип сетевого адаптера, пока он обеспечивает, по меньшей мере 9 В. Диод D2 обеспечивает защиту по обратной полярности. Светодиод D1 показывает, когда есть наличие питания.



Адаптер VGA для BNC

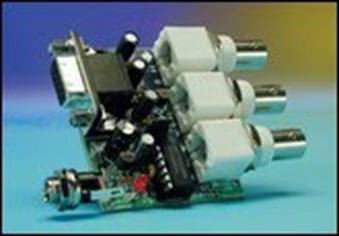

 Готовое изделие



Детали


Резисторы:
R1, R2, R3 = 470Ω
R4 = 100Ω
R5 = 3kΩ3
Конденсаторы:
С1, С3, С5 = 47μF 25V
С2, С4, С6, С7, С10 = 100 нФ керамический
С8 = 4μF7 63V
С9 = 100μF 25V
Полупроводники:
D1 = светодиод, высокой эффективности
D2 = 1N4002
Т1 = BS170
IC1 = 74HC86
IC2 = 78L05
Разное:
JP1 = 3-полосн
К1 = 15 вывод VGA разъем (мама), для печатного монтажа (с угловыми выводами)
К2, К3, К4 = BNC гнездо (мама), для печатного монтажа, 75Ω



Схема должна быть включена перед подключением  к активному выходу VGA.
