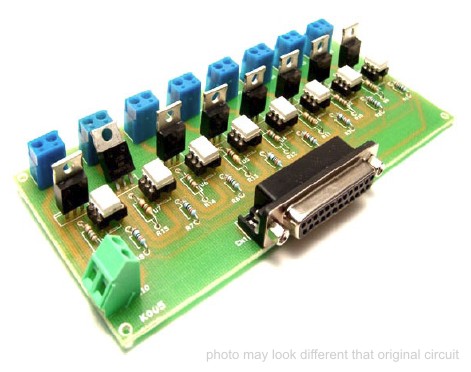

8-канальная плата управления реле через LPT порт компьютера






Простой и удобный способ для связи и переключения 8 реле через порт LPT.



Вход - 12 В постоянного тока 336 мА

Выход - восемь SPDT реле

Уровень запуска - 2 ~ 5 В постоянного тока

Berg контакты для подключения питания и запуска напряжения

LED на каждом канале показывает состояние реле

Четыре монтажных отверстия 3,2 мм каждый

PCB размеры 169 мм х 72 мм









Принципиальная схема

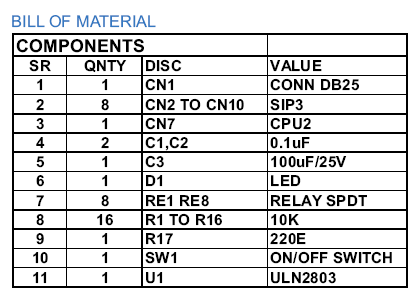

Список деталей

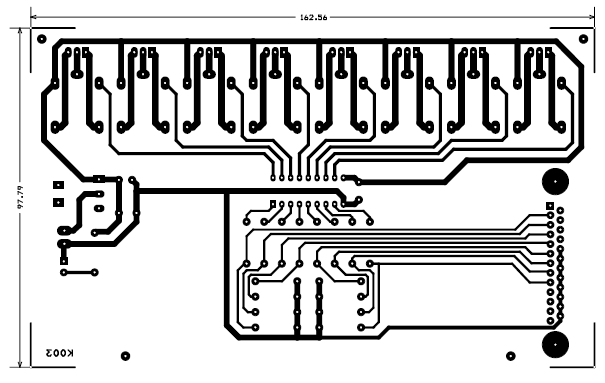

Печатная плата

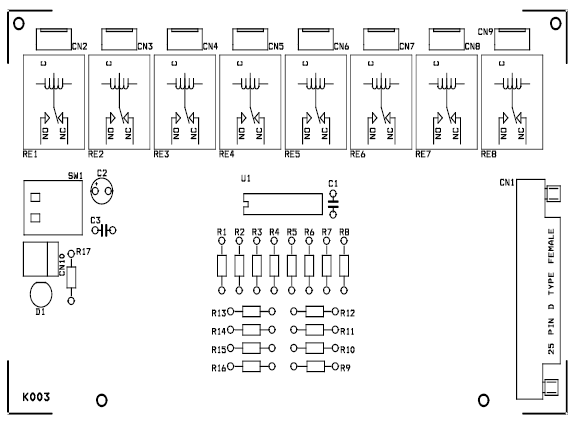

Монтаж компонентов
