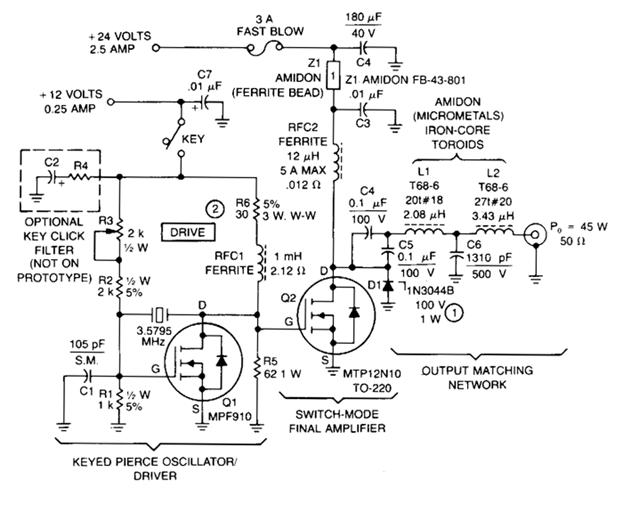

Передатчик состоит из кварцевого генератора / драйвера и высокоэффективного выхода, каждый из которых является активным элементом TMOS Power FET. Общая стоимость деталей составляет менее 20 долларов США, и не требуются специальные строительные навыки или монтажные платы. Осциллятор Pierce уникален тем, что в качестве составной части емкостной сети обратной связи используется высокое значение 4 × конечного усилителя мощности FET, 700-1200 пФ. Фактически, генератор не будет работать без установки Q2.
MPF910 является хорошим выбором для этой схемы, потому что транзистор способен управлять конечным усилителем в режиме переключения, сохраняя при этом достаточный коэффициент усиления для колебаний. Чтобы свести к минимуму затраты, в качестве определяющего частоту элемента для Ql используется легкодоступный цветной телевизионный кристалл. Этот передатчик возможен с необычной выходной мощностью 84%. Такая высокая эффективность достигается благодаря характеристикам FOS мощности FOS, а также модификации обычного алгоритма для определения соответствия вывода.
