7-сегментный светодиодный счетчик



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Этот простой счетчик может использоваться для подсчета импульсов, как основа для счетчика клиента (как вы видите у дверей некоторых магазинов) или для чего-либо еще, что может быть подсчитано. Схема принимает любой логический сигнал, совместимый с TTL, и может быть легко расширена

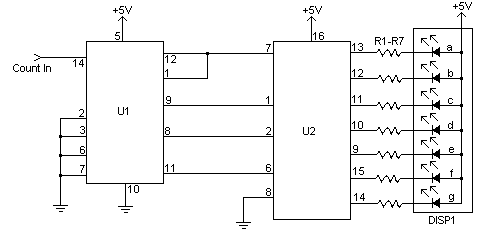

7 Segment LED счетчик





7 Segment LED счетчик. Элементы





Детали

R1-R7 470 Ом 1/4-ваттный резистор
U1 74LS90 TTL BCD Счетчик IC
7490,74HC90 U2 74LS47 TTL Семь сегментных драйверов дисплея

IC 7447,74HC47
DISP1 Общий анод 7 сегментный светодиодный дисплей
Плата MISC, гнезда для микросхем, провод




1. Все импульсы, подлежащие подсчету, должны быть совместимыми с TTL. Они не должны превышать 5В и не падать под землю.
2. Вы можете добавить больше цифр, построив вторую (или третью, четвертую и т. Д.) схему и подключив контакт 11-6 переход 74LS90 и 74LS47 к контакту 14 74LS90 в другой цепи. Вы можете расширить этот способ до максимально возможного количества цифр.
