7-сегментный светодиодный дисплей SPI с использованием 74HC595



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Модуль будет отображать одноразрядный номер 7-сегментного индикатора большого размера с одной цифрой, состоящий из 5 светодиодов на сегмент и сдвигового регистра для легкого управления с помощью микроконтроллера. Каждый из светодиодов, используемых в конструкции  5мм.



Характеристики



Микросхема ULN2003 помогает снизить больший ток, протекающий через светодиоды.

Резисторы R1 - R8 являются токоограничивающими резисторами для светодиодов, соединенных последовательно.

Разъем CN1 - разъем для передачи данных

CN2 является дополнительным разъемом Data Out, если вам нужно последовательно выставлять более одной одиночной дисплейной платы

+ V CN1 и CN2 должны быть подключены к более высокому напряжению для управления светодиодами

VCC Должен быть подключен к 5V DC. Этот источник питания может быть источником от хост-контроллера

Каждый сегмент состоит из 5 LED

Серийный дисплей с фиксацией по протоколу SPI

Раздельный разъем для подключения к входу / выходу

Четыре монтажных отверстия 3.2MM каждый

Размер платы 125 мм X 58 мм

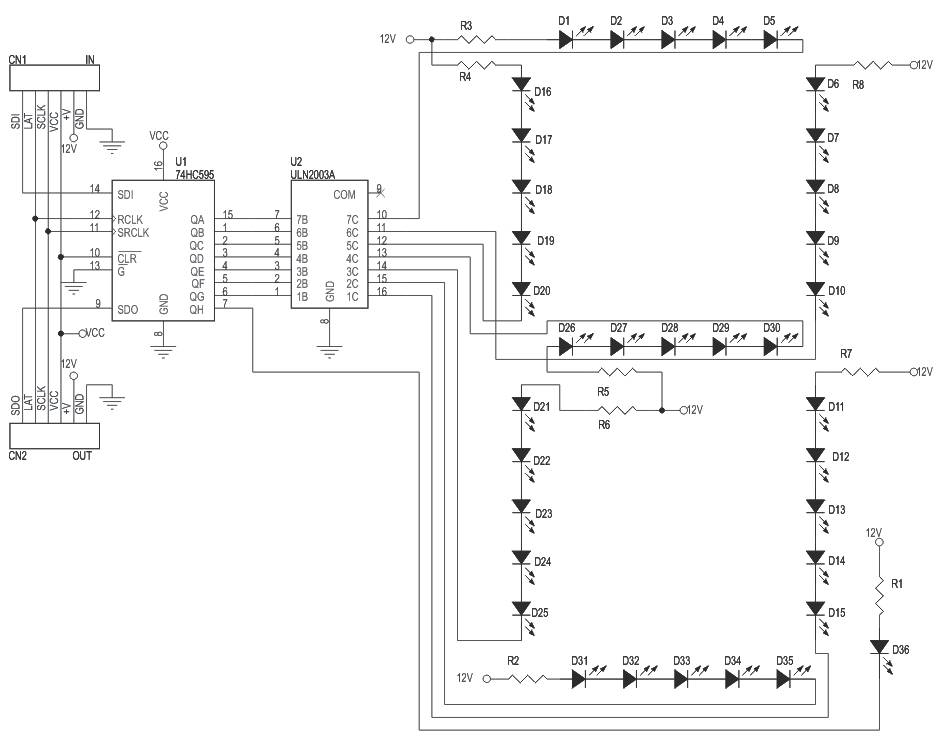

Схема



7-сегментный светодиодный дисплей 74hc595

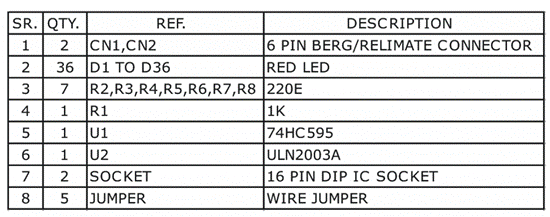

Список деталей



7-сегментный светодиодный дисплей 74hc595

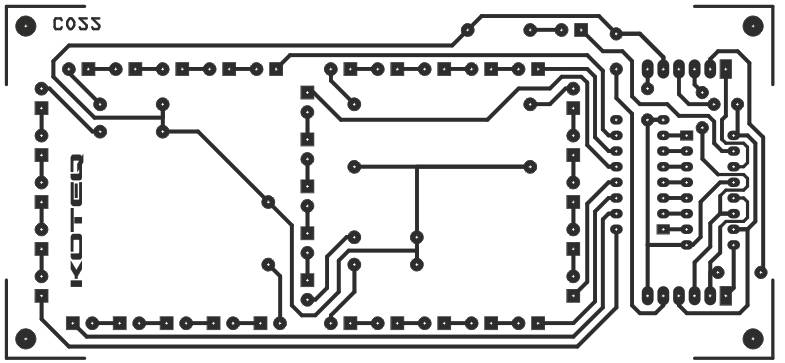

Печатная плата



http://www.electronics-lab.com/wp-content/uploads/2016/09/7-SEGMENT-LED-BASED-SPI-DISPLAY-USING-74HC595-PCB-TOP.png

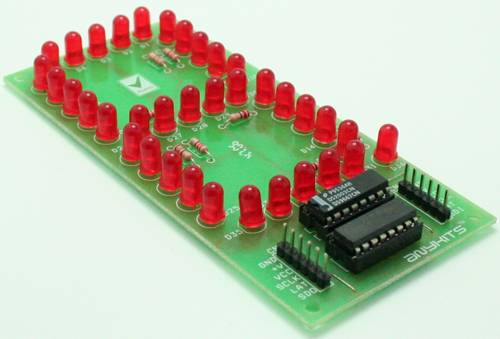

7-сегментный светодиодный экран-дисплей-использование-74hc595-фото

Вот такой дисплей
