50MHz-300MHz генератор Колпитца



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В более высоких частотных диапазонах, выше 50 МГц, используются генераторы Колпитца, поскольку емкость паразитной цепи будет параллельно с требуемой емкостью обратной связи и не вызывать нежелательных побочных резонансов, которые могут возникнуть при проектировании Hartley с резьбовой катушкой. Показанный FM VCO представляет собой заземленный базовый дизайн с обратной связью от коллектора к эмиттеру.





50MHz-300MHz Colpitts Oscillator



Oscillator

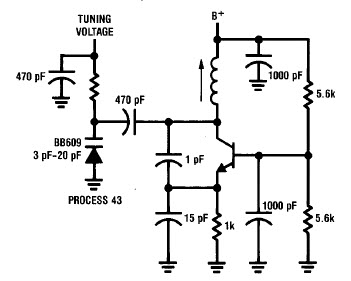

Генератор Colpitts является одним из нескольких конструкций для электронных осцилляторов, использующих комбинацию индуктивности с конденсатором для определения частоты. Отличительной особенностью схемы генератора Colpitts является то, что сигнал обратной связи берется из делителя напряжения, созданного двумя последовательно соединенными конденсаторами. Как вы можете видеть на принципиальной схеме, этот электронный проект требует нескольких электронных компонентов и обеспечивает VCO с частотой 50 МГц-300 МГц

с диапазоном настройки 2: 1.
