4-канальная система передачи данных телеметрической передачи через различные типы. К ним относятся датчики температуры, датчики уровня топлива, датчики давления и датчики скорости. Все эти датчики имеют аналоговое выходное напряжение формы, поэтому мы должны поместить его в цифровые данные, а затем мы сможем передать. Для этого требуются четыре разных типа данных по каналам мультиплексора. Из-за этого мы используем слова мультиплексорные переключатели, четыре данных и конвертируем их в цифровую форму один за другим. Примечание. Диапазон передатчика 12 - 15 футов блок-схемы передачи данных показывает сигнал сообщения передачи данных через некоторый процесс модуляции.

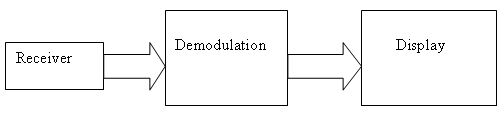

Получение данных
После получения данных от приемника он будет демодулироваться после процесса демодуляции, мы получим реальные данные, которые нам нужны, и мы хотим передать их, и мы можем легко их отобразить. Примечание: передатчик работает на частоте 98 МГц

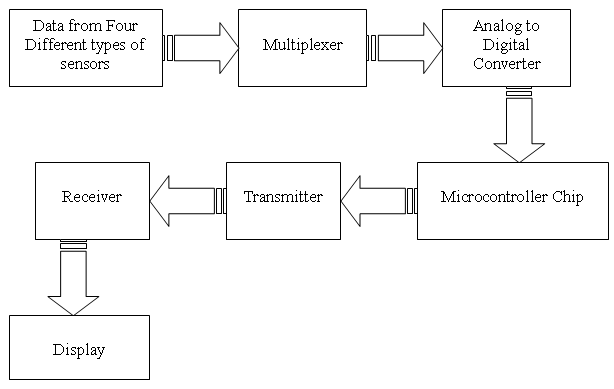

Функциональная блок-схема

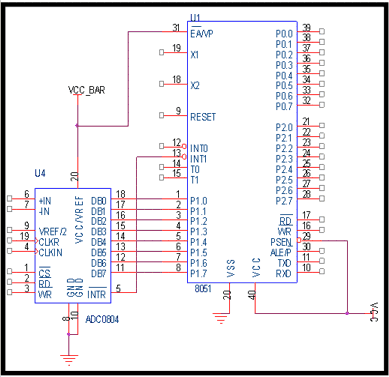

Принципиальная электрическая схема

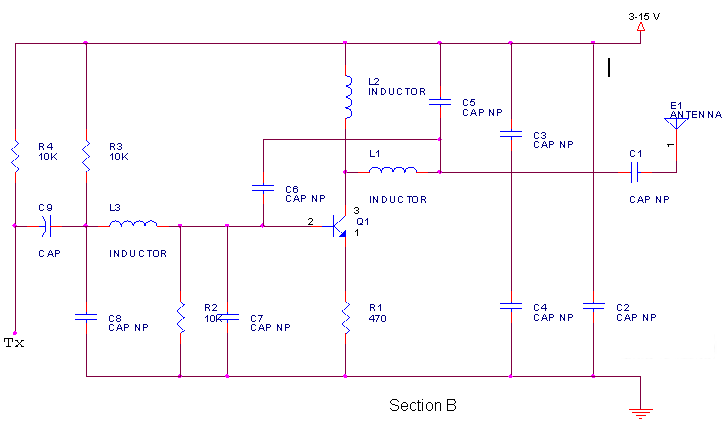

Схема представляет собой аналоговое и цифровое переключение M4066, три или четыре входа / выхода, которые имеют управляющий сигнал для управления схемой потока данных. Это контролируется контактом порта микроконтроллера с 2.1 - 2.4. Со всеми этими сигналами являются аналоговые сигналы, поэтому мы должны быть преобразованы в цифровые данные, которые относятся к преобразователю аналого-цифрового преобразователя АЦП. Для этого мы используем IC ADC0804. Этот цифровой эквивалент аналогового сигнала. Главное, почему мы аналого-цифровой преобразователь ?? Поскольку у нас есть три датчика, поэтому мы должны мультиплексировать передачу этих сигналов, и это полное цифровое мультиплексирование сигналов имеет важное значение для использования этого вида из-за аналого-цифрового преобразователя. 8 выходных цифровых сигналов в порт контроллера 1.0 - 1.7. В микроконтроллере ввода данных через передатчик. Это заключительная часть схемы. Другая часть схемы, где секция передачи. Давайте рассмотрим эту часть схемы. У нас есть часть этой передачи сигнала, регулирующая передачу сигнала по дальности. Хорошая схема модуляции встроена в цепь передатчика. Здесь мы используем частотную модуляцию, основной аспект заключается в том, что частотная модуляция проще в использовании, может передаваться на расстояние до нашего запроса, что составляет почти два километра. Таким образом, радиочастотный FM широко используется для передачи данных. Этот сигнал передачи в передатчике 102 МГц.
Схема потока данных

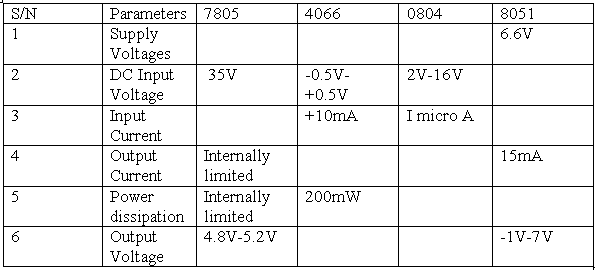

Техническая спецификация
Расчеты для нисходящей линии связи
Потеря свободного пробега на расстоянии 2 км составляет 78,285 дБ
Частота 98 МГц
Эффективная изотропная излучаемая мощность составляет 9 дБ
Усиление антенны составляет 10
излучаемая мощность составляет 0,8 Вт
