PIC18F USB Development Board поможет вам с вашими требованиями к прототипированию с любым 28/40-контактным микроконтроллером Microchip, поддерживающим интерфейс USB. Плата была протестирована с использованием 28-контактного микроконтроллера PIC18F4550 40 Pin и PIC18F2550.
Особенности
Разъем ICSP для программирования для PIC с поддержкой ICD
Мост на входе обеспечивает подключение полярности постоянного тока к плате
Кварц 20 МГц
Встроенный стабилизатор напряжения + 5В
Четыре монтажных отверстия по 3,2 мм
Размеры печатной платы 77 мм x 87 мм

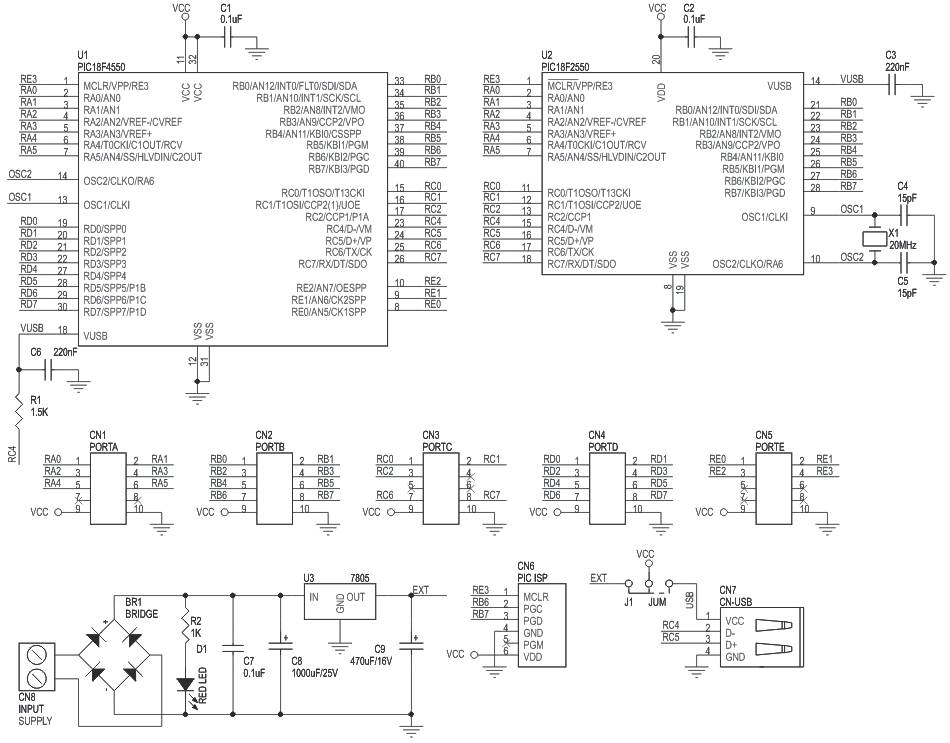

Схема

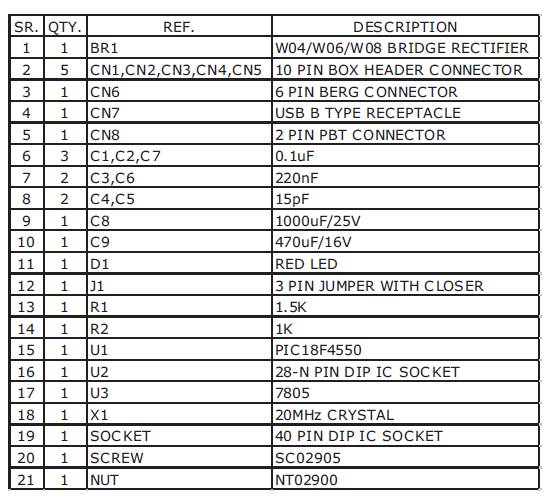

Список деталей

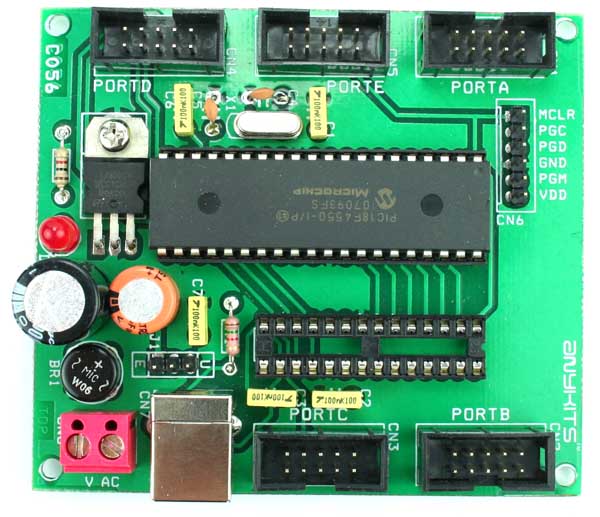

Фото

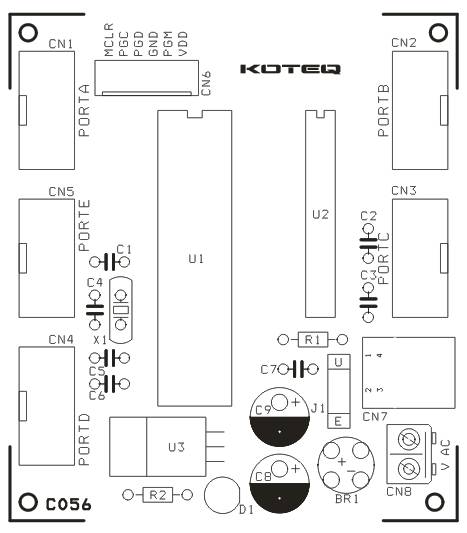

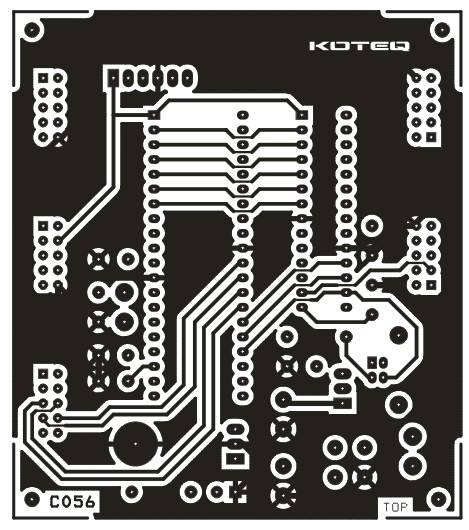

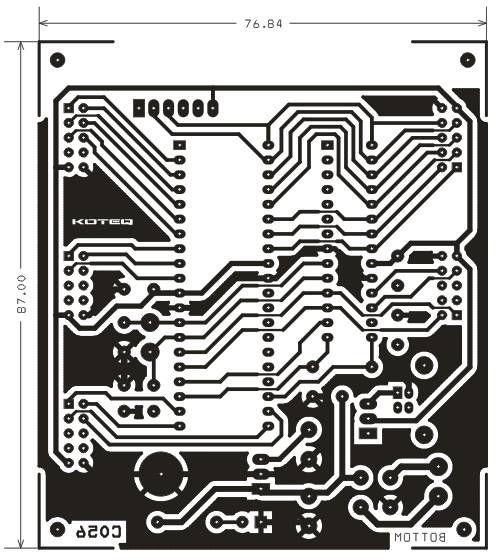

Печатная плата
