400-600 Вт усилитель мощности (Actrk) на полевом транзисторе IRFP460





Рассмотрим две версии усилителей, способных в течение длительного времени развивать большую мощность. Actrk400 использует 6 Mosfets N-канальных транзистора в выходном каскаде, чтобы выдать около 400 Вт на нагрузке  4 Ом в то время как Actrk600 использует 12 N-канальные полевые транзисторы в выходном каскаде для передачи мощности свыше 600 Вт на нагрузке  4 Ом. Один любитель добился почти 900 ватт с конструкцией Actrk600 (с использованием 12 IRFP460 МОП-транзисторов).

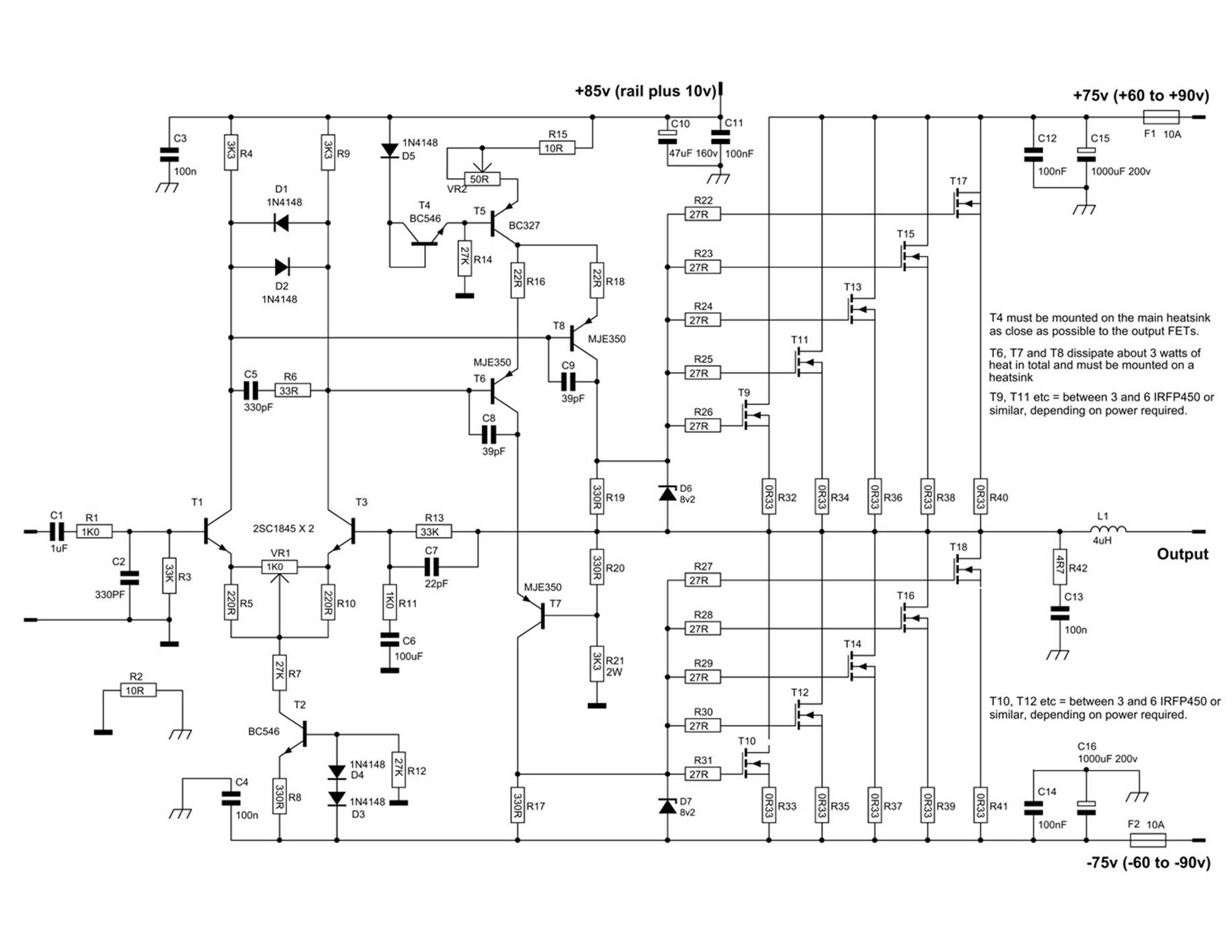

Actrk 400W схема

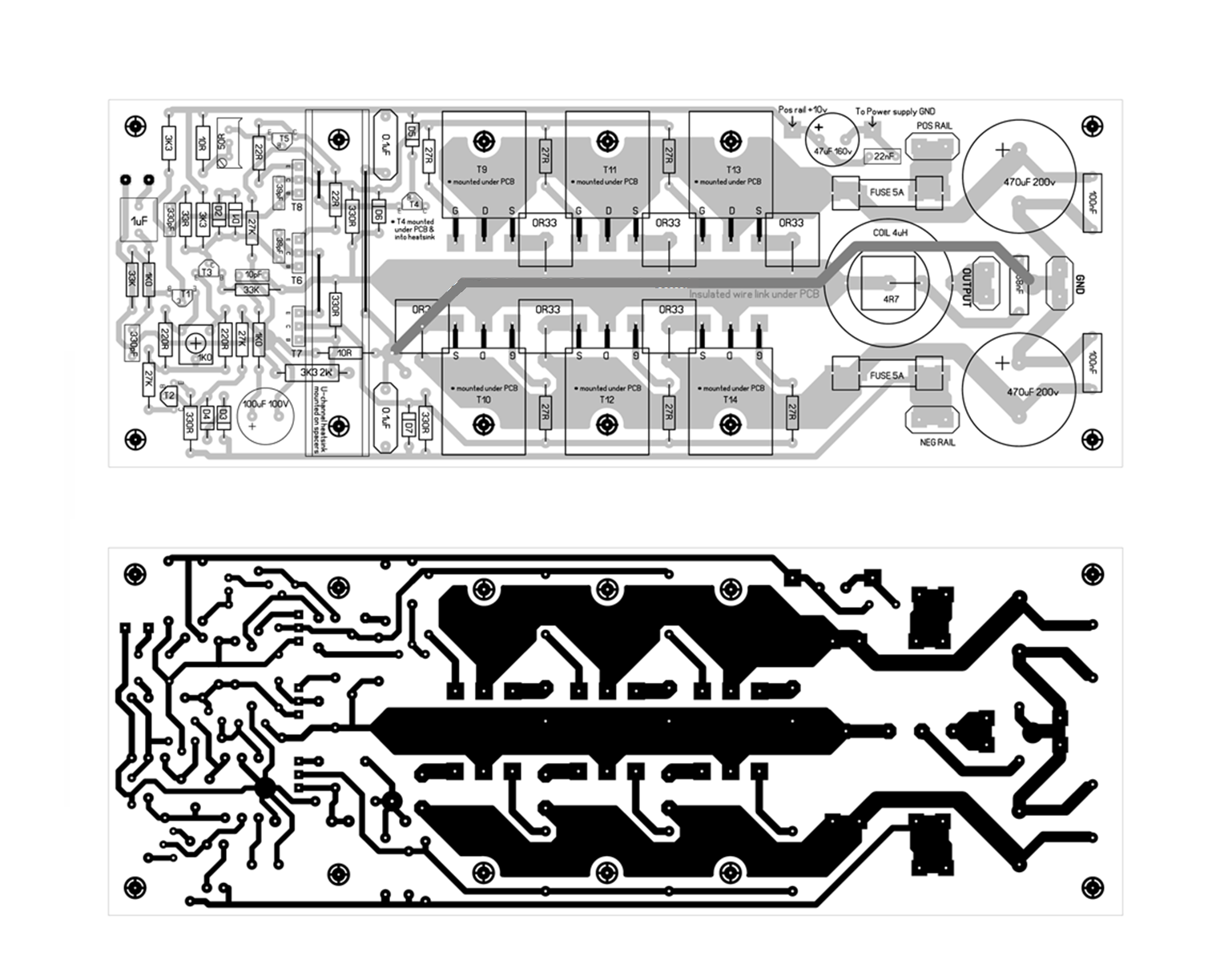

Actrk 400W печатный монтаж

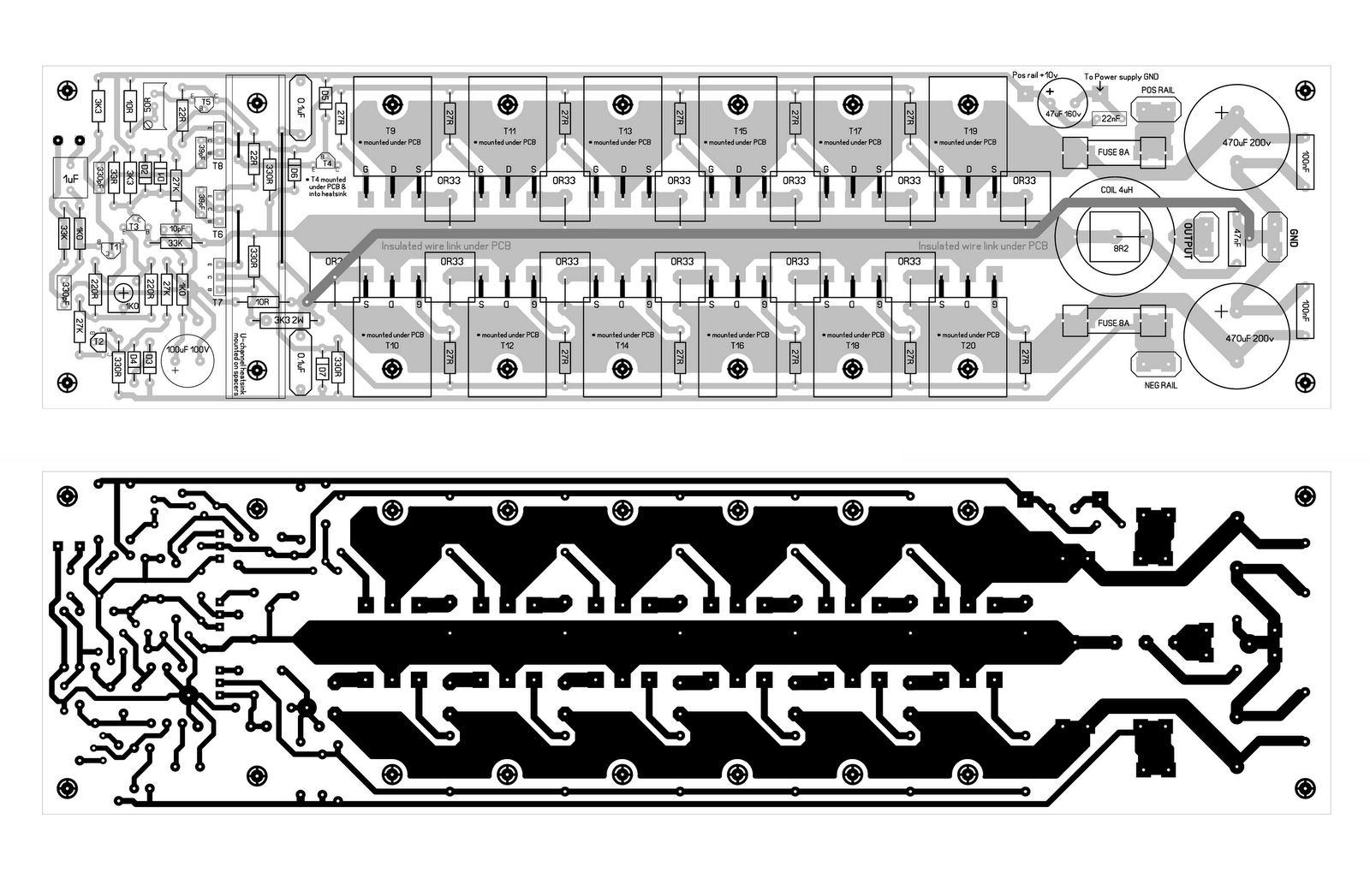

Actrk 600W печатный монтаж

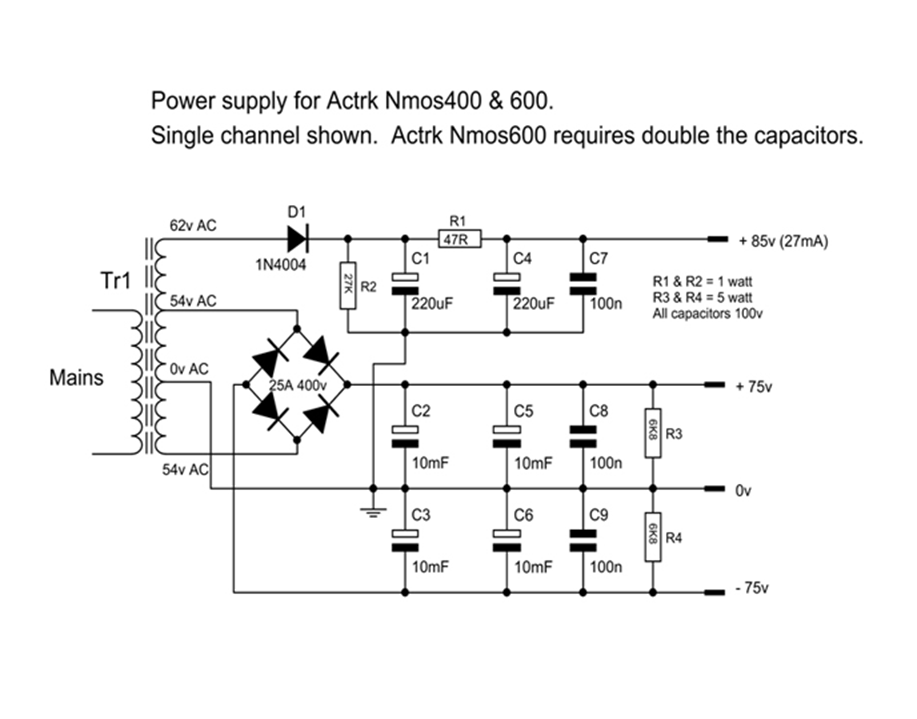

Actrk схема питания

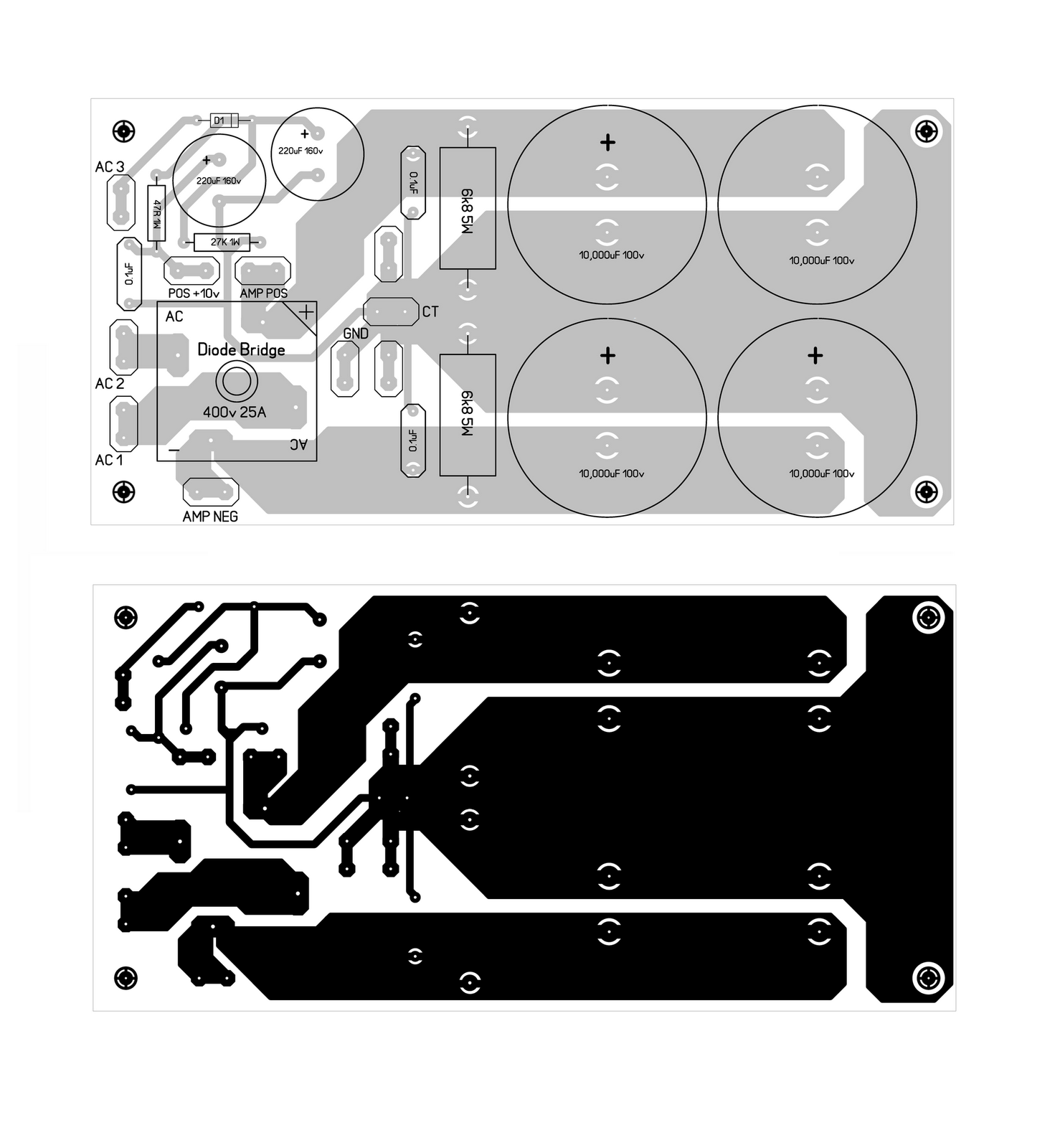

Плата питания



Сначала проверьте всю вашу работу и убедитесь, что выводы устройства изолированы от радиатора. Убедитесь, что основной источник питания выдает рабочее напряжение. Проверяется до подключения входа или нагрузки (подключенной к усилителю мощности). Измерьте сопротивление VR2 и установите его до максимального значения. Правильно подключите заземляющий провод, два положительных вывода (плюс) и  отрицательный провод к модулю усилителя мощности. Удалите предохранители с печатной платы и замените 100 Ом 5 Вт резисторами. Подключите мультиметр, настроенный на шкале 20 вольт между положительным выводом и 100 Ом. Если показания мультиметра будут зашкаливать, немедленно выключайте и проверяйте монтаж. Если все в прядке, можно настроить VR2, чтобы установить ток смещения выходного каскада,  путем измерения напряжения между положительным выводом и резистором. Отрегулируйте 4 вольта на выход FET пары. Для набора 6 FET напряжение составит 12 вольт. Это соответствует току смещения на полевой транзисторной пары 40 мА или общий 120 мА. Для 12 FET при напряжение 24 вольт. Если все впорядке, проверьте выходное напряжение смещения и отрегулируйте VR1 для достижения смещения менее чем на 10 мВ. Включите снова и настройте VR2, чтобы получить 0,4 вольт на паре полевиков. Выключите и удалите резисторы, поставьте предохранители обратно. Включите и еще раз проверьте напряжение смещения, отрегулируйте VR1, если это необходимо. Модуль усилителя готов, подключите вход и выход, наслаждайтесь.
