3-тональная сирена на IC3561



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







В проекте «3 тональной сирены» воспроизводятся звуки «Gun Sound», «Police Siren» и «Ambulance Siren» из динамика. Схема построена  на IC3561 и управляющим аудио усилителем LM386.



Характеристики:



Вход питания 6 В пост. Тока @ 200 мА

Выход: Динамик, 8 Ом / 0,5 Вт

Два переключателя слайдов выбирают и воспроизводят разные тональные сигналы

Вкл. / Выкл. Боковой переключатель для входа питания

Клеммы для входа питания и выхода динамика

Светодиодный индикатор питания

Четыре монтажных отверстия по 3,2 мм

Размеры печатной платы 42 мм x 64 мм

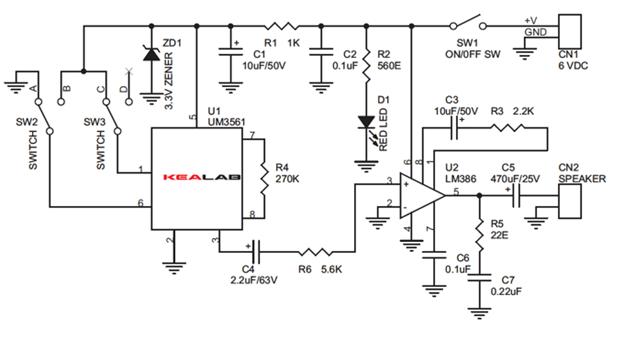

Схема

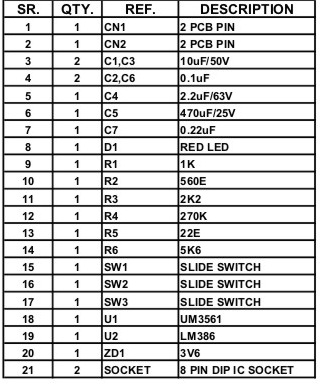

Список деталей

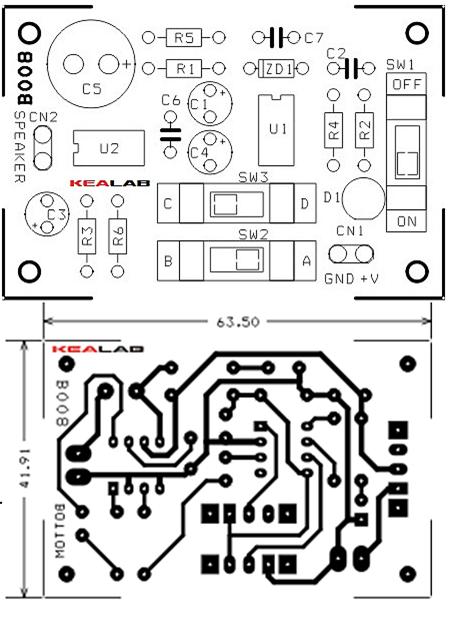

Печатка









Просмотров: 842 | Добавил: Chinas | Рейтинг: 0.0/0
