3-канальный светодиодный драйвер RGB



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Маленький и недорогой 3-канальный драйвер светодиодов. Он использует постоянный ток, который приближается к эффективности 95% (теоретически). Основан на AL8805 LED Lighting Buck Driver от Diodes Inc. Поддерживает широкий диапазон входных напряжений (от 6 до 20 В), которые могут быть подключены к VIN.  Имеет три входа для каждого канала драйвера, обозначенные IN1, IN2 и IN3, которые могут управляться с помощью стандартной логики 3.3v или 5v. Светодиоды подключаются к выходам драйвера OUT1 - OUT3. Каждый канал светодиода RGB должен быть подключен к драйверу отдельно: этот драйвер, как и большинство драйверов buck, не поддерживает светодиоды с Common-anode или common-cathode RGB. Каждый канал может управлять светодиодом при 350 мА. Ток возбуждения устанавливается небольшим токочувствительным резистором на плате. Если вам нужно управлять светодиодами при более высоких или меньших токах, просто замените токовый резистор, чтобы достичь желаемого тока. Вы можете рассчитать значение вашего текущего чувствительного резистора в электронной таблице AL8805.Чтобы использовать режим цифрового запуска, подайте стандартный сигнал 3.3В или 5В ШИМ на любой из трех входов. Этот метод дает хорошее разрешение по яркости во всем диапазоне при использовании 8-10 бит PWM. Чтобы использовать аналоговый режим, подайте аналоговое напряжение между 0 В и 2.5 В на любой из трех входов. Это аналоговое напряжение управляет величиной тока, который подается светодиод, до тока, установленного токоограничивающим резистором.Обратите внимание, что аналоговый метод не действует для последних 20% тока - в этот момент ток падает до нуля.

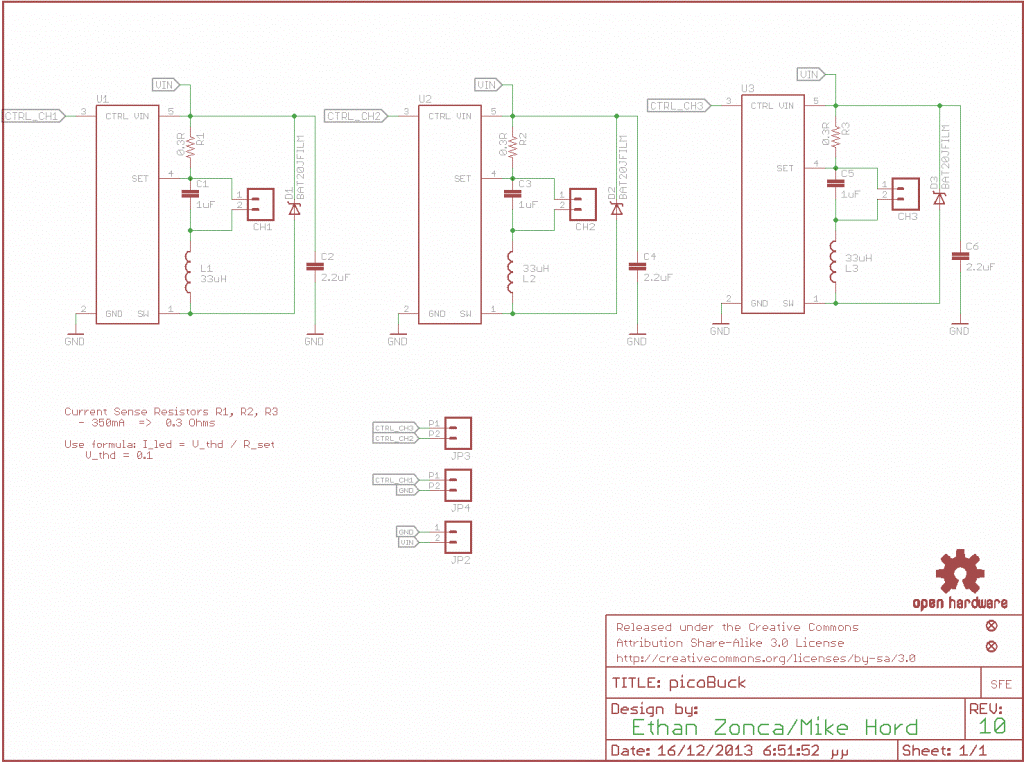

Схема



Схема

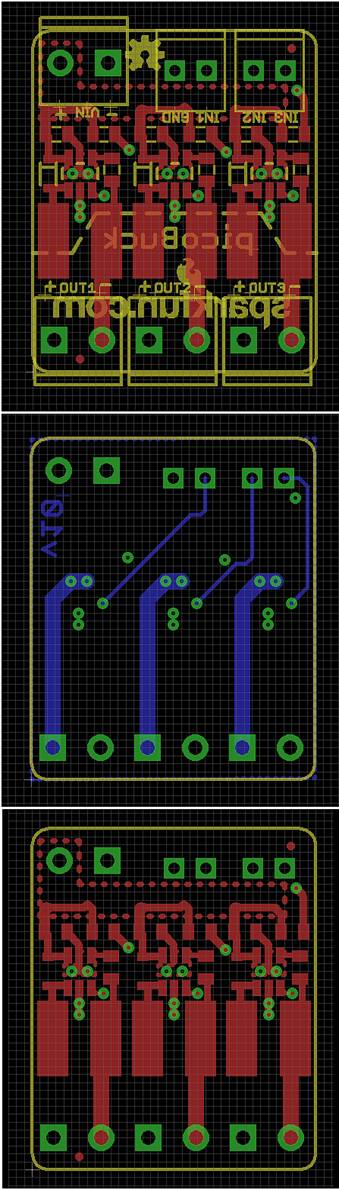

Печатная плата

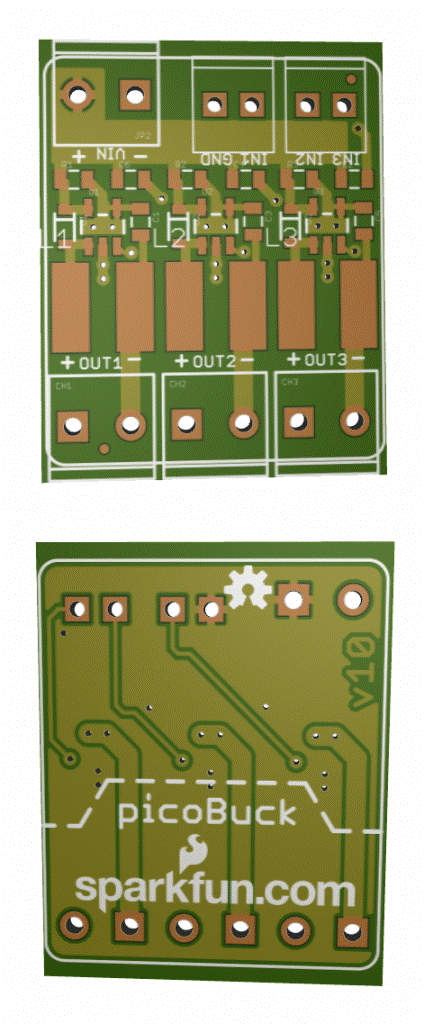

3D_PCB1

Печатная плата

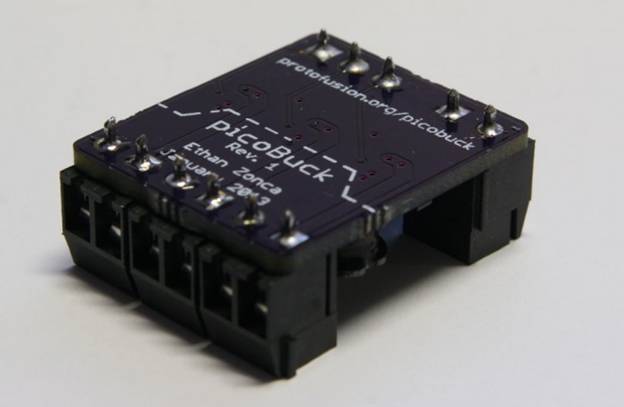

Фото



Скачать



picobuck
