3-фазный генератор сигналов на транзисторах



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Простая схема 3 фазного генератора, который использует всего три транзистора и несколько пассивных компонентов для инициирования требуемого выходного сигнала на три фазы.

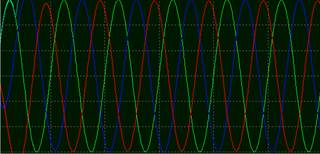

Осциллограмма работы устройства





Мы видим три одинаковых транзисторных каскада, имеющие аналогичные RC. Резистор 10 кОм и 1мкф конденсатор, по существу стали ответственными за обеспечение необходимого эффекта задержки генерации, сдвигают 3 фазы сигналов на 120 градусов.



При включении питания, может показаться что схема заблокирована, однако, так как конденсаторы не могут иметь точно одно и тоже значение, тот который имеет меньшее значение емкости чем другие запускает транзистор.



2K2 резистор показанный желтым цветом формирует последовательность фаз при формирования сигнала.
