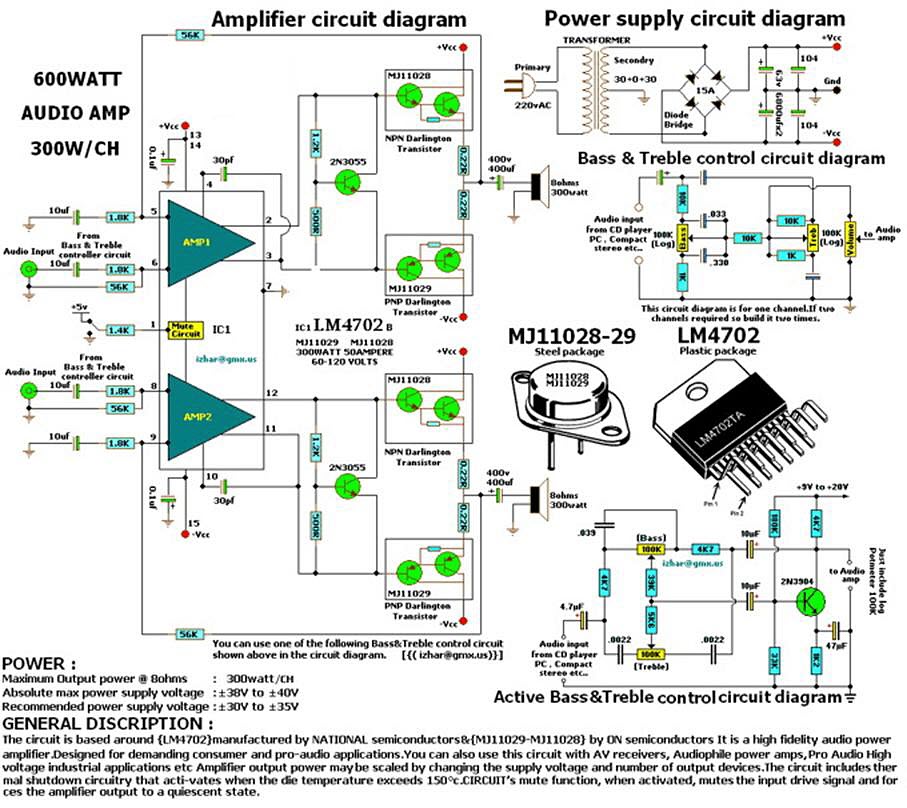

Здесь представлен простой электронный проект усилителя мощности 2x300 Вт или 600 Вт. Схема основана на {LM4702} производства NATIONAL полупроводников и {MJ11029-MJ11028} полупроводниками ON. Это высокоточный аудио усилитель мощности. Предназначен для требовательных потребительских и про-аудио приложений. Вы также можете использовать эту схему с AV-ресиверами, усилителями мощности Audiophile, профессиональными приложениями высокого качества Pro Audio и т. Д. Выходная мощность усилителя может быть изменена путем изменения напряжения питания и количества устройств вывода.
2x300 Вт или 600 Вт Мощность аудио усилитель:
Схема включает в себя схему теплового отключения, которая активируется, когда температура матрицы превышает 150 ° c. Функция отключения звука CIRCUIT при активации отключает входной сигнал привода и выдает выход усилителя в состояние покоя. Максимальная выходная мощность @ 8 Ом: 300 Вт. Абсолютное максимальное напряжение питания: от ± 38 В до ± 40 В. Рекомендуемое напряжение питания: от ± 30 В до ± 35 В.
