2 Вт FM-передатчик

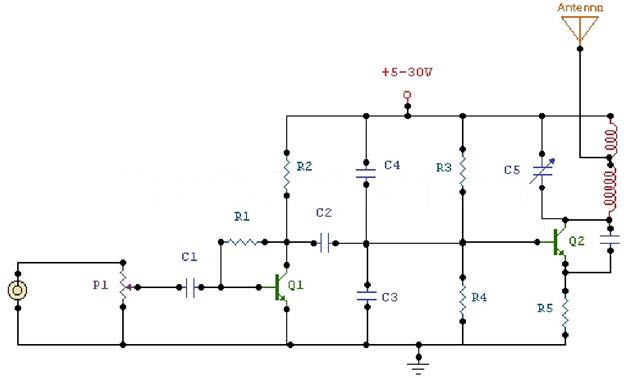

Конструкция построена на радиочастотном (РЧ) генераторе, который работает на частоте около 100 МГц. Звук, захваченный и усиленный электретным микрофоном поступает на каскад аудио усилителя, построенного вокруг первого транзистора.



Сигнал с выхода коллектора поступает на базу второго транзистора, где он модулирует резонансную частоту колебательного контура (L1 и C5) путем изменения емкости перехода транзистора.



Емкость перехода это функция разности потенциалов, приложенной к базе транзистора Т2. Контур подключен к  генератору  Харли.











Список компонентов



R1 = 220K
R2 = 4.7K
R3, R4 = 10K
R5 = 100ohm

С1, С2 = 4.7uF электролитический
C3, C4 = 1nF
C5 = 2-15pF
C6 = 3.3pF

Q1 = BC547C
Q2 = BD135
P1 = 25K
MIC = электретный конденсаторный





P1 устанавливает уровень громкости микрофона. Для катушек используется обмоточный провод диаметром  несколько мм  8-12 витков.
