Схема способна управлять светодиодной матрицей 24 × 6, используя внешнюю плату MCU или Arduino. Столбцы светодиодной матрицы подключены к JP1, JP2, JP3, а 6 рядов подключены к JP7. Существует также возможность подключения еще 2 строк (всего 8 строк), чтобы создать матрицу светодиодов 24 × 8.

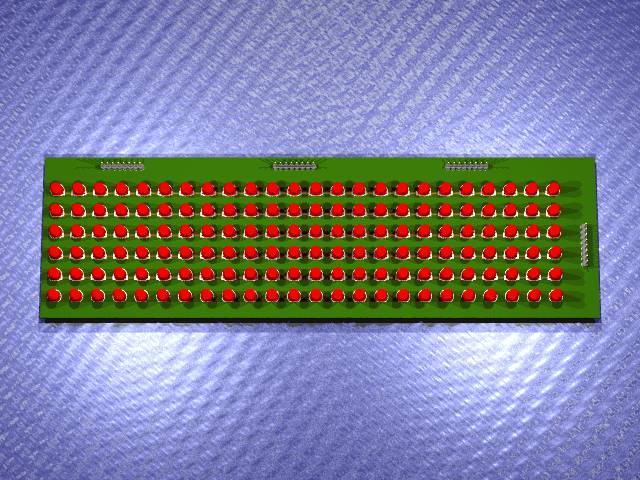

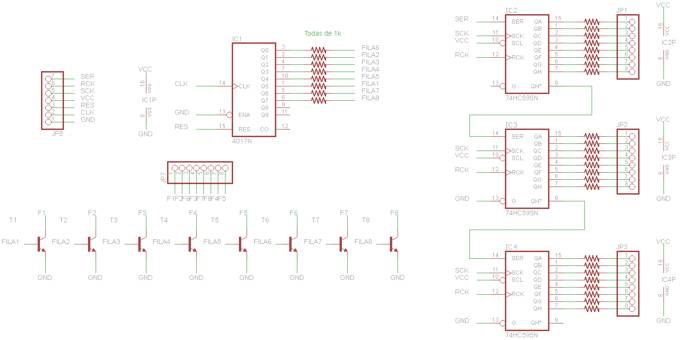

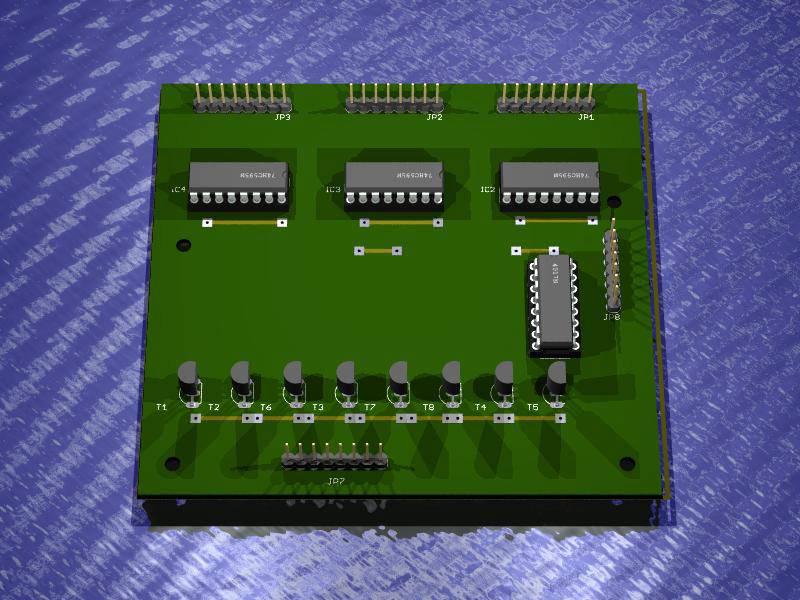

Схема управления

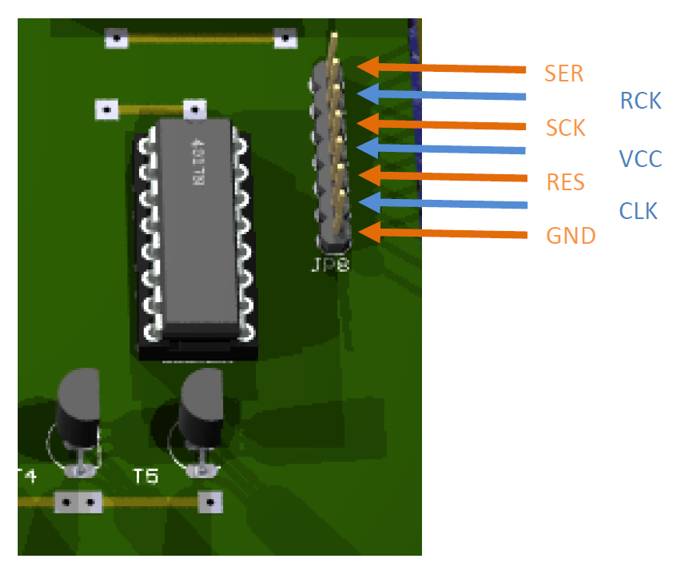

Управление выполняется извне, применяя сигналы на JP8, как показано на диаграмме ниже:



Image_3



GND - это земля сигнала

VCC - 5 В относительно GND

RCK - это SC-сигнал SPI (защелка)

SCK - это сигнал CLOCK от SPI

SER является DATA-сигналом SPI

CLK - это сигнал CLOCK 4017

RES - это сигнал RESET 4017



Управляющие сигналы могут быть легко сгенерированы Arduino UNO или Duemilanove с использованием некоторого кода.

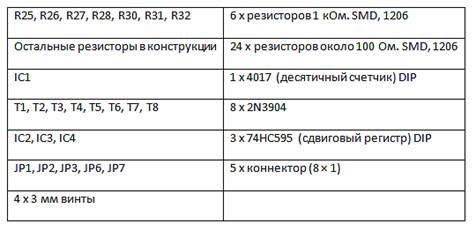

Детали

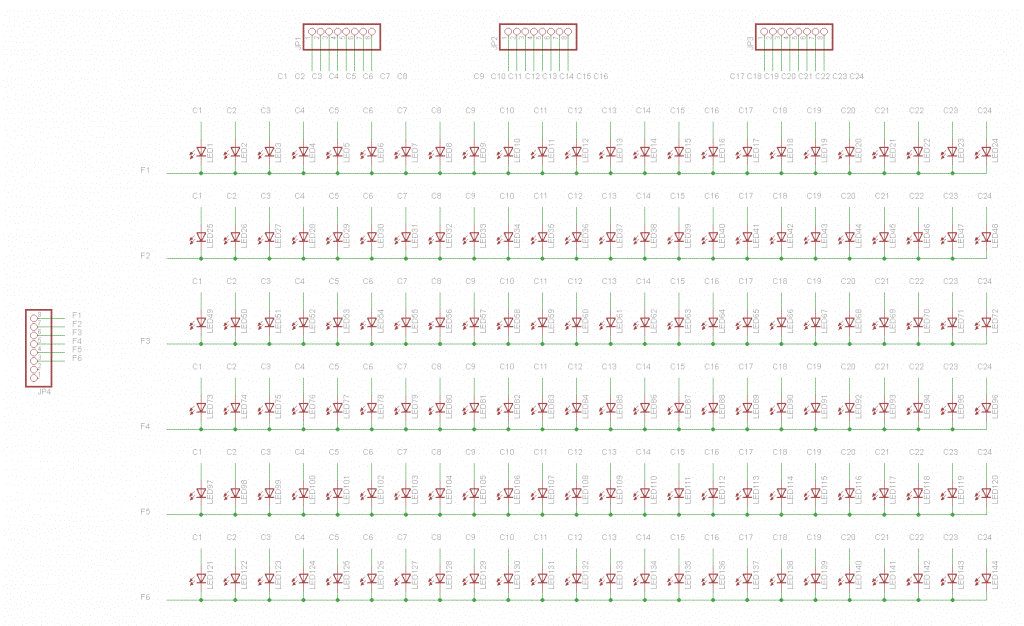

Схема светодиодной панели

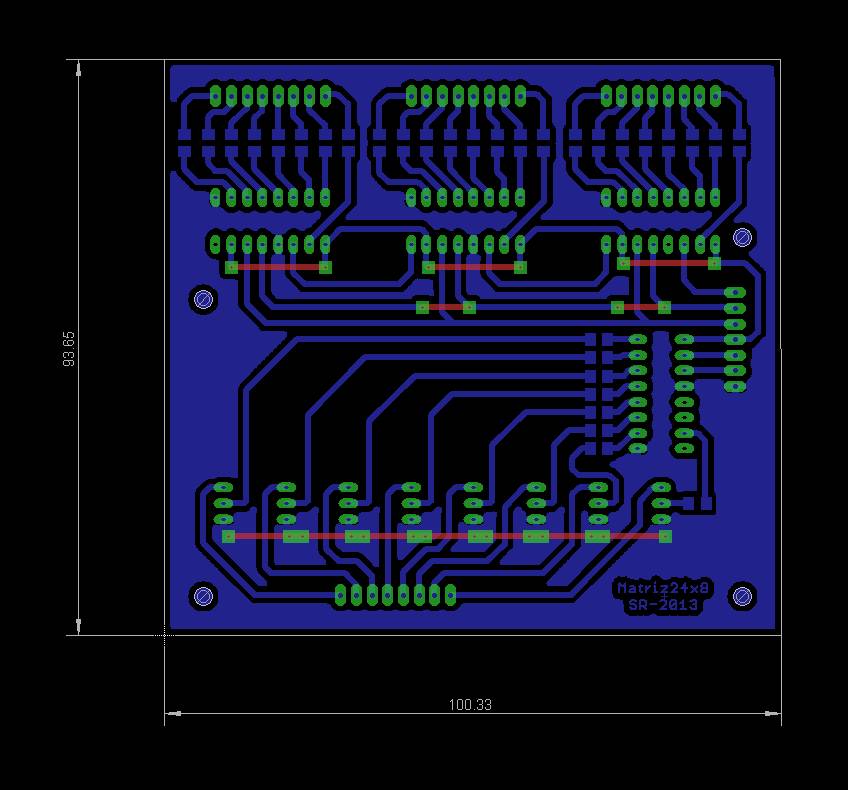

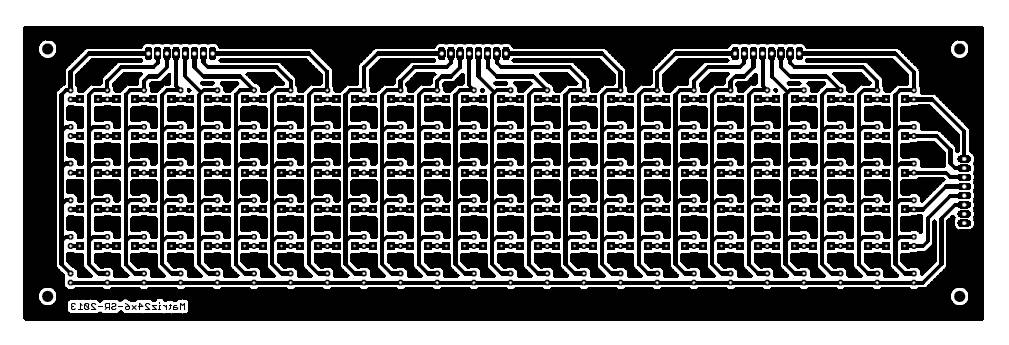

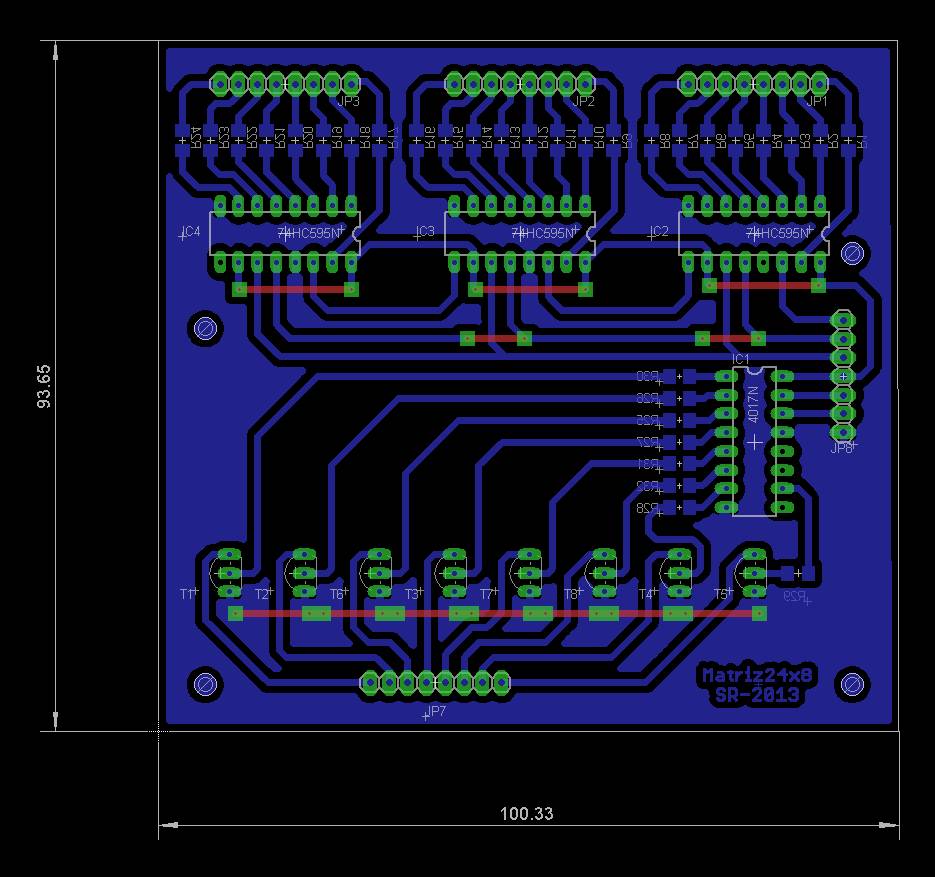

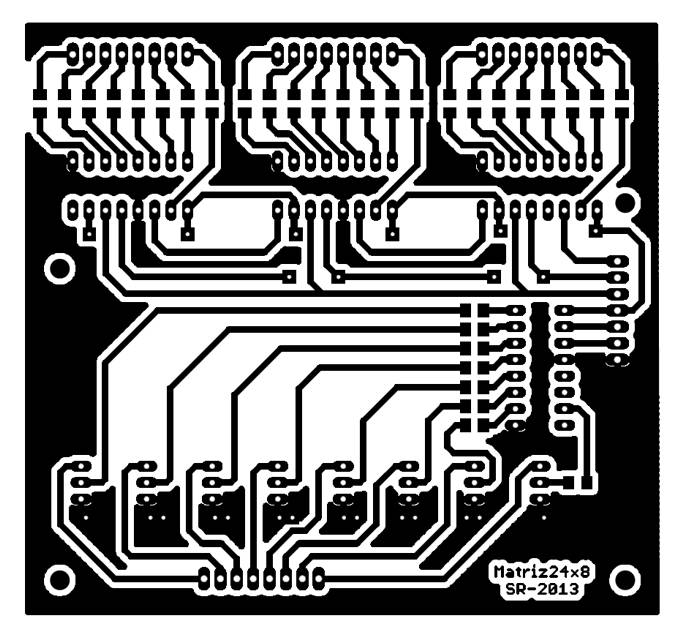

Печатная плата
