24 Вт усилитель класса А, 25 Вт усилитель и 32 Вт усилитель на TDA2050V

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

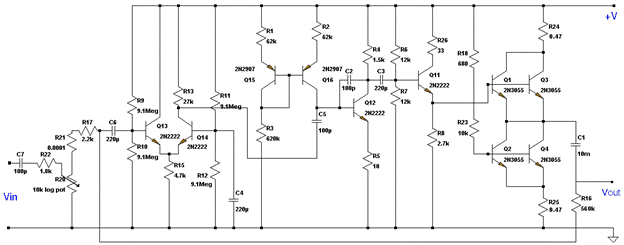

Напряжение питания может быть между 34V и 46V и ток покоя должен быть установлен в 1.7a, измеренный через R25 (напряжение 0.75V должно быть измерено относительно R25 для тока покоя чуть менее 1.7A).

24 Вт усилитель класса А

R23 - триммер установлен на максимальное сопротивление (10 кОм) при включении питания. Затем сопротивление R23 должно быть уменьшено, пока не будет достигнут ток покоя. Если усилитель установлен на достаточно большой радиатор (0.6K / W не более), то усилитель обезопасен от теплового пробоя.

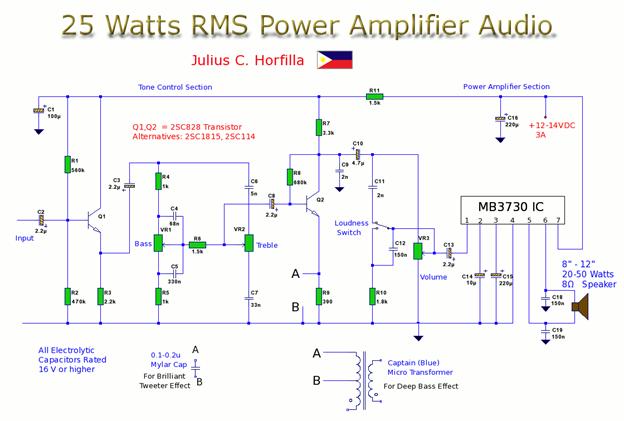

25 Вт усилитель

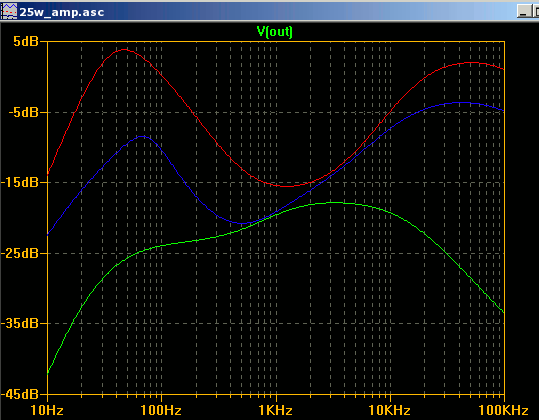

Усилитель с отдельными предусилителем и тоном управления. Кроме того, схема имеет контроль громкости (для повышения низких частот при низкой мощности) и опции для управления басами и супер высокими частотами. Идеальный вариант для MP3 или CD

Усилитель основного питания IC MB3730 , который непосредственно приводит в работу громкоговоритель. Входной каскад включает регуляторы тембра и выключает громкость. Первый 2SC828 транзистор работает в режиме эмиттерного повторителя и буфером входного сигнала. Это дает усилителю высокое входное сопротивление. Его выход связан с помощью 2.2u конденсатора с регулятором тембра низких и высоких частот. Регуляторы тембра пассивны , так что будет небольшая потеря сигнала. Преодолевается на заключительном этапе транзистором 2SC828, который обеспечивает дополнительное усиление напряжения. Эмиттер второго блока подключен через 390 Ом резистор. Выход правого 2SC828 соединен с регулятором громкости через 4.7u конденсатор. В верхнем положении, некоторые высокие частоты будут повышены.

Усилитель мощности MB3730 IC доступен во всей Азии. Альтернативой будет интегральная схема является TDA2030, также способная качать сигнал до 20 Вт. Европейский эквивалент транзисторов будет BC109C или BC549C .

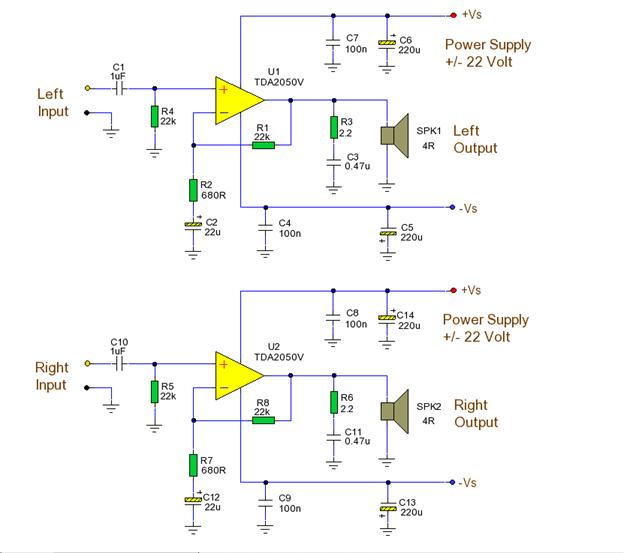

32 Вт усилитель на TDA2050V

32 Вт стерео усилитель мощности с использованием монолитной интегральной схемы TDA2050V.

Эта схема аудиоусилитель мощностью 32 Вт стерео, использует TDA20501. С двухполярного источника питания 22 Вольт этот усилитель может доставить 32W на динамик 8 Ом. Кроме того, TDA 2050 обеспечивает, как правило, 50W для нагрузки 4 Ом в течение 1 сек при Vs = 22,5 В и F = 1 кГц. Усилитель имеет такой корпус и распиновку ниже:

Усилитель мощности требует на входе 200 мВ RMS для полной мощности. Коэффициент усиления 30.5dB. Усиление обратной связи устанавливается соотношением R1/R2. Увеличение R2 для уменьшения, и наоборот. Пропускная способность от 20 Гц до 80KHz. R3, С3 и R6, C11 образуют контур, чтобы предотвратить высокую нестабильность частоты. Динамик с непосредственной связью, поэтому никаких дорогостоящих больших электролитических конденсаторов не нужно, бас будет свежим и чистым. Желательно, разместить предохранители в блоке питания (не показан).

Список деталей

R1, R4, R5, R8______22k 1/4W Резистор
R2, R7__________680R 1/4W Резистор
R3, R6___________2.2R 1/4W Резистор
С1, C10___________1u НП 25V конденсатор
С2, C12__________22u 63V электролитический
С3, C11_________0.47u 400 Полиэстер
С4, С7, С8, C9_____100n 400 Полиэстер
С5, С6, С13, C14___220u 63V электролитический
U1, U2__________TDA2050V 32W аудио усилитель мощности
