1/4 длины волны активная антенна



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Антенны всегда намного короче, чем получаемый импеданс длины волны, очень мал и сильно зависит от частоты.  Высокоимпедансный вход успешно соединяет характеристики антенны на любой частоте.

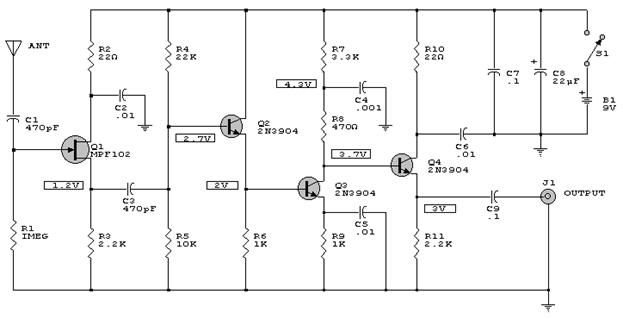

Диаграмма активной антенны на 1/4 длины волны







транзистор Q2 используется в качестве последователя для обеспечения высокой импедансной нагрузки для Q1, но что более важно, что он делает для привода низкоимпедансного усилителя, связанного с обычно Q3, каждый из которых получает усилитель напряжения. Q3 Q4 превращает транзисторный выходной импеданс относительно низко в импедансе, которого достаточно для привода 50 трехмерных приемников, входного импеданса антенны.
