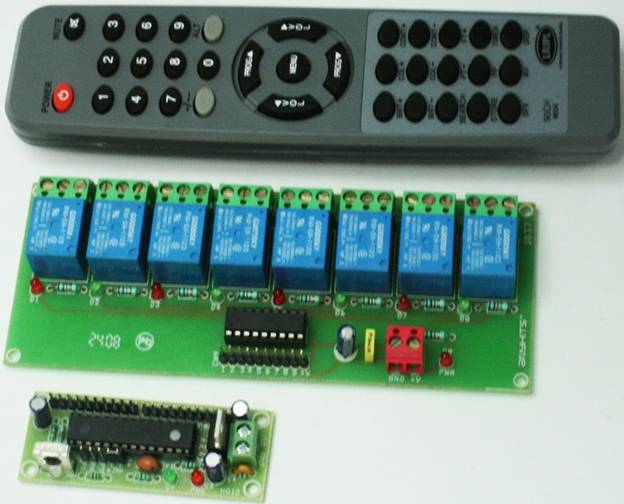

16-канальный инфракрасный пульт дистанционного управления основан на микроконтроллере PIC16F73 от Microchip. Приемная часть соответствует формату кода RC5 (Philips). Крошечный приемник обеспечивает 16 выходов или 8 выходов Latch + 8 Momentary, закрывая перемычку J1. Все выходы TTL и могут управлять релейной платой или твердотельным реле. В схеме используется приемный модуль TSOP1738 Infra-Red, который обеспечивает высокую степень помехоустойчивости от источника помех.
Особенности
Питание дистанционного передатчика RC5 Philips 2XAAA аккумулятор
Питание приемника от 7 до 12 В постоянного тока
Модуляция 38 кГц
Формат кода Philips RC5
2 винтовых клеммы для входа питания
Встроенный светодиодный индикатор питания
Встроенный светодиод VT
Все уровни выходов TTL, снабженные разъемом Header Connector
Перемычка (J1) для выбора режима
J1 Open 16 Latch Outputs
J1 Close 8Latch + 8 Momentary

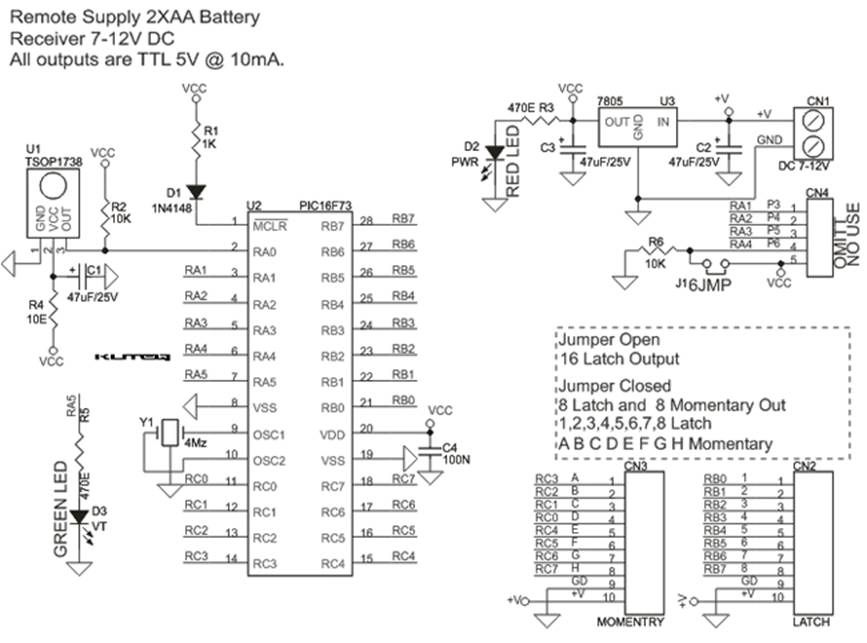

Схема

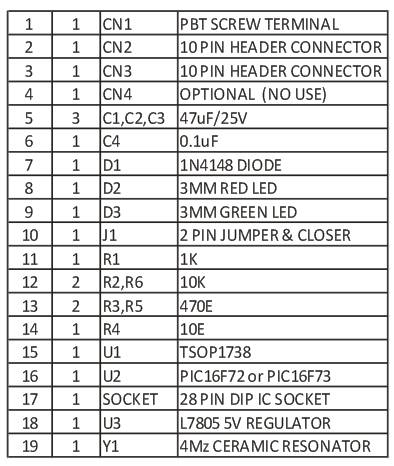

Список деталей

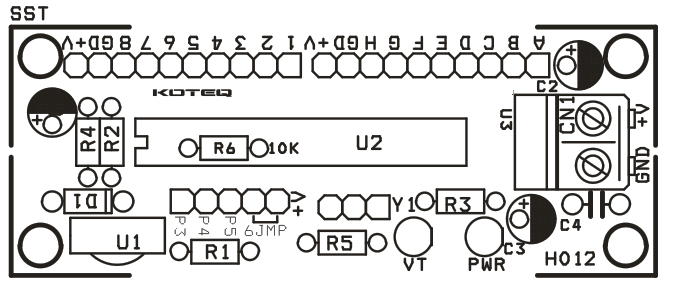

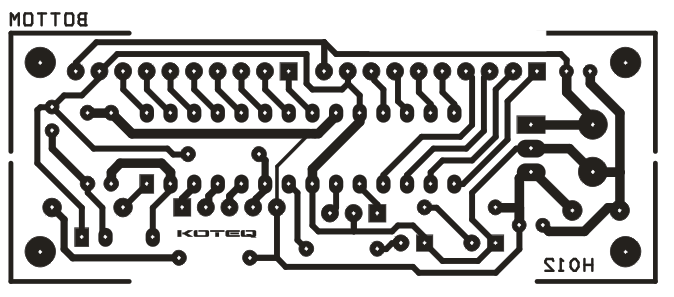

Печатная плата
Скачать
16-Channel-Infra-Red-remote-controller-CODE.hex
