150 Вт усилитель

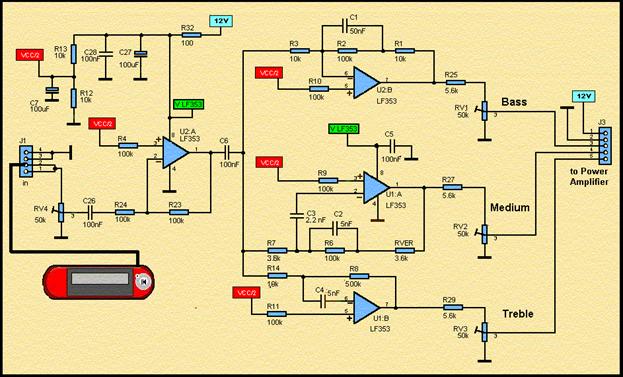

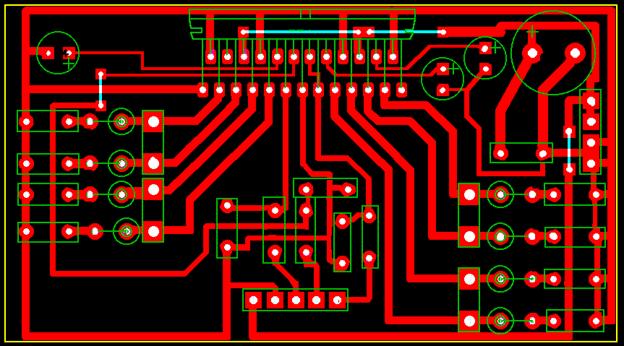

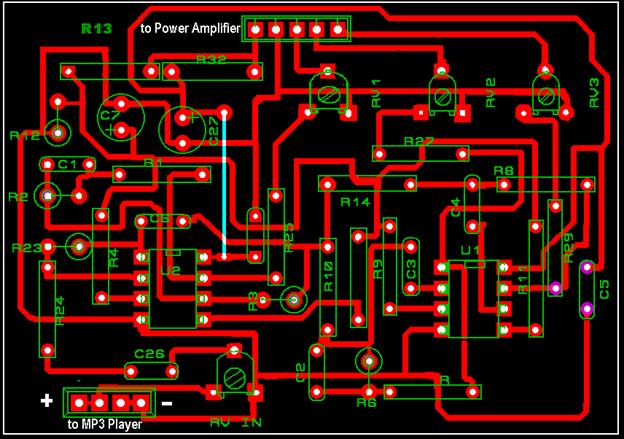

Приведена схема активного усилителя выполненного на  LF353 National Semiconductor, разделяющего звуковой сигнал на три полосы. Выход звука происходит через усилитель мощности  SANYO'S LA47536. В режиме стерео, мы будем задействовано восемь мощных динамиков, которые создадут нужное звуковое давление.





Входное напряжение смещения (по технологии BI -FET II) требует низкий ток питания при этом сохраняет большую ширину полосы усиления и высокую скорость нарастания выходного напряжения.





Кроме того в JFET хорошо подобраны устройства ввода высокого напряжения, обеспечивающие очень низкий уклон на смещение токов. LF353 совместима по выводам со стандартным LM1558.


Особенности:

Внутренне отделан напряжение смещения : 10 мВ
Низкий входной ток смещения : 50pA
Низкий уровень шума входного напряжения : 25 нВ
Низкий входной шум ток: 0.01 пА
Широкая полоса пропускания усиления : 4 МГц
Высокая скорость нарастания : 13 В / нам
Низкий ток питания: 3,6 м
Высокий входной импеданс: 1012 .
Низкий коэффициент нелинейных искажений: <0,02%
Низкий 1 / ф шума угол : 50 Гц
Быстрый время установления до 0,01% : 2 нам
