12 Вольтовый усилитель на 5 Вт

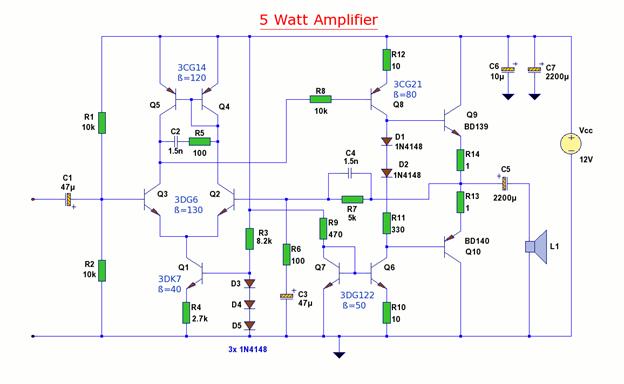

Усилитель использует 10 транзисторов и 5 диодов. Он может обеспечить 5 Вт на громкоговоритель 4 Ом и примерно 3 Вт на громкоговоритель 8 Ом.



Усилитель общего назначения предназначены для прослушивания радио и MP3. Входной каскад состоит из Q1 - Q5 и 3 диодов . Дифференциальная пара смещает Q1, R3, R4, D3, D4 , D5 . Ток установлен в 1 мА. Q4 и Q5 образуют токовое зеркало в качестве активного нагрузки для дифференциальной пары, а выход сигнала снимают с коллектора Q2. Коэффициент усиления без обратной связи входного каскада является более 60 дБ.



Q8 усилитель с общим эмиттером направляет сигнал на выходной каскад. Зеркало формируется Q6 и Q7, служит для смещения тока и активная нагрузка для Q8 . Коэффициент усиления разомкнутого контура второго контура составляет около 40 дБ . Q6 и Q7 смонтированы вместе внутри трубки для обеспечения тепловой компенсации друг с другом. Силовая пара BD139/140 смещается D1, D2, и R10. Регулировкой величины R10 можно получить желаемый ток покоя. R13 и R14 предотвращают термические потери пары. Напряжение постоянного тока на выходе всегда будет половиной питания.

Обратная связь

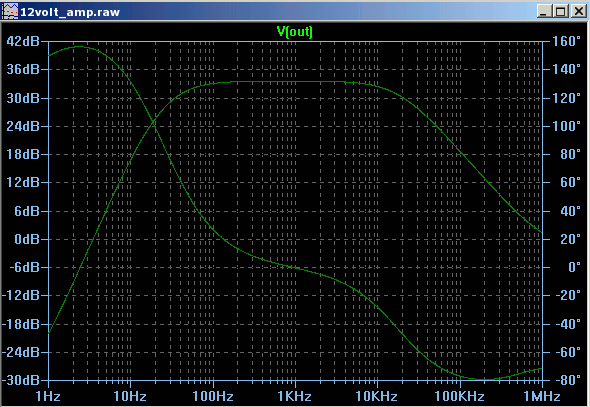

Очень плоская полоса пропускания.
Середина полосы усиления примерно 33 дБ
 Сеть обратной связи состоит из R6 , R5, C3 и C4. Общий коэффициент усиления идет от соотношения R6 и R5. С4 обеспечивает ведущую компенсацию ; C3 обеспечивает DC- блокировку. Частота отсечки определяется на верхнем конце С2 , R5 и C4, и на нижнем конце С1 , С3, и C5. Напряжение питания 12V , 5W для громкоговорителя 4 Ом и 3 Вт для динамика 8 Ом .
