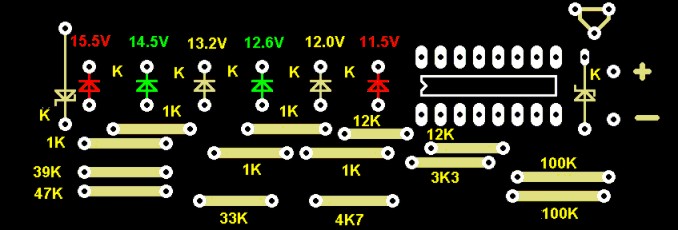

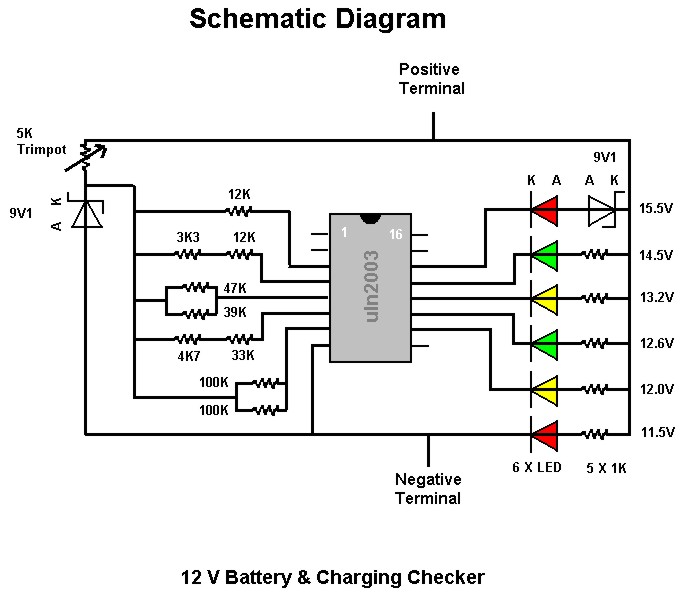

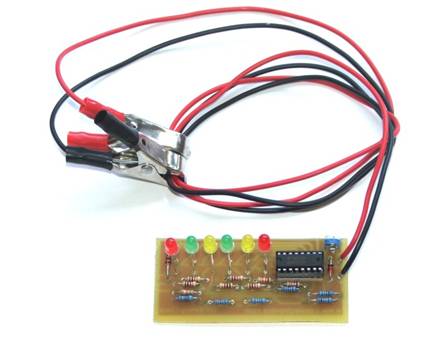

12 В тестер для аккумулятора





Этот комплект измеряет напряжение батареи. Красный светодиод (ближе всего к IC) указывает на низкий статус заряда - 11.5в или менее. Желтый индикатор показывает 50% заряда - 12,0в. Зеленый светодиод для индикации 12,6в или полный заряд.



Включите систему зарядки или запустите двигатель. Красный светодиод (в самом конце от IC) будет указывать завышение- 15.5в. Зеленый светодиод указывает максимальное напряжение заряда - 14.5в. Желтый индикатор указывает на нормальный зарядное напряжение - 13,2 в.







Мультиметр будет необходим для завершения калибровки.

Установите предел измерений в диапазоне до 20В. Замерьте заряженный аккумулятор 12в, подключив к клеммам, соблюдая полярность. Запишите напряжение. Если напряжение меньше 12В, то выберите другой аккумулятор. Отрегулируйте подстроечным резистором 5K, пока выбраный индикатор не начнет светиться. Для оптимизации калибровки, повторите на паре батарей
