100W зарядное устройство из солнечных панелей для аккумулятора



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Панели солнечных батарей могут подзаряжать 100Ah свинцово - кислотный аккумулятор. Напряжение холостого хода 13,5 вольт, с регулятора 12.5В и 14,2 вольт.

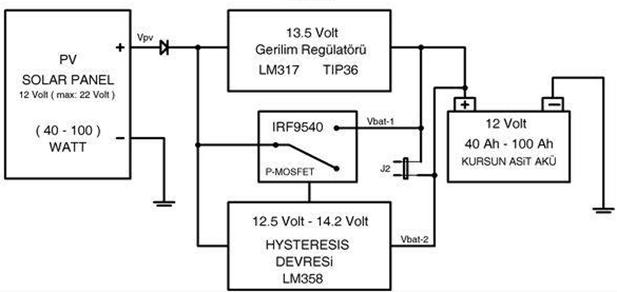

Блок-схема

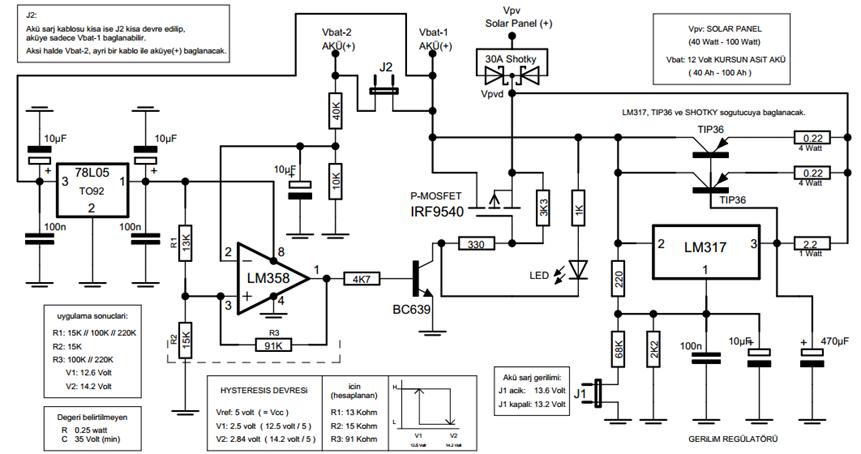

солнечное зарядное устройство

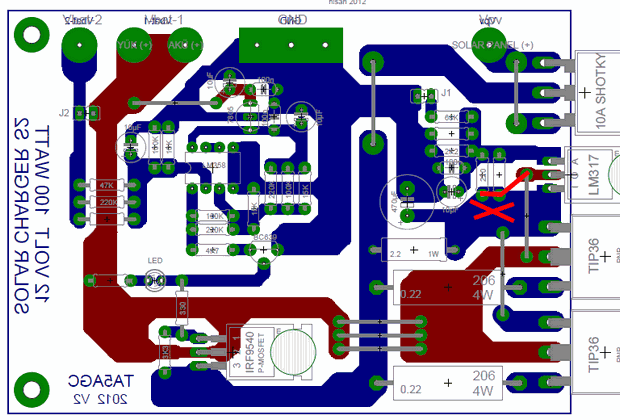

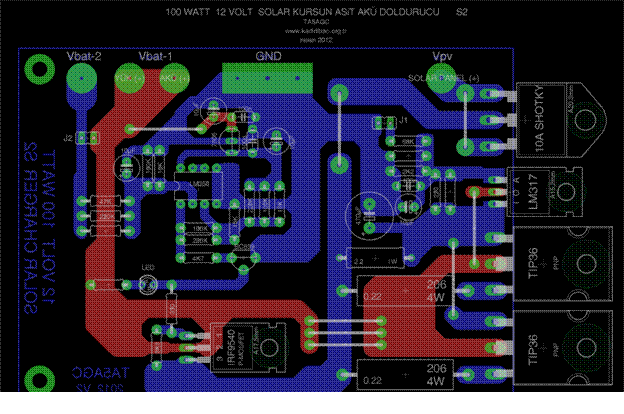

Печатный монтаж

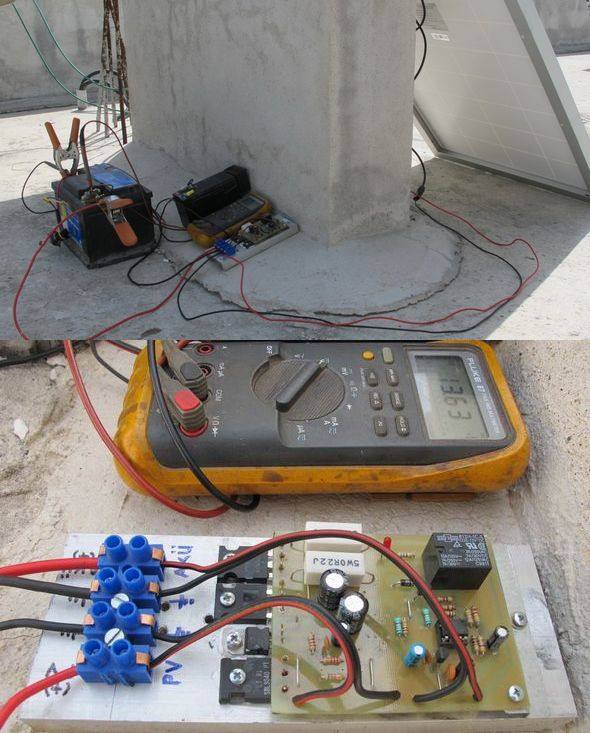

Готовое устройство
