100 Вт усилитель мощности при нагрузке 8Ом на IRF9540 - IRF540



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

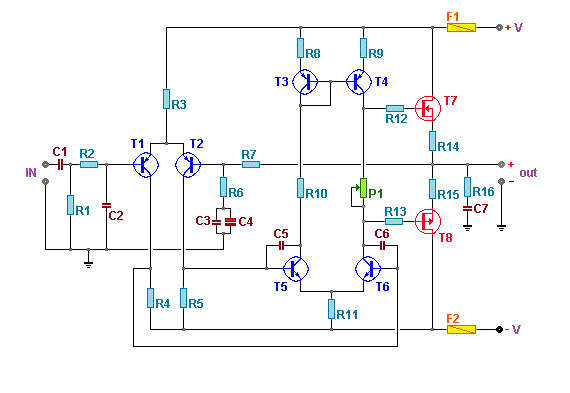

Усилитель выдает мощность 100 Вт при 8 Ом или 160 Вт при  4 Ом (с искажением 0,001%). Пропускная способность от 4 Гц до 100 кГц  составляет -3 дБ. Входная чувствительность 1,2 вольт. Усиление 27дБ устанавливается на R7 / R6. Транзисторы Т5, Т6, Т3 , Т4 работают по принципу двухтактного усилителя. Поэтому  получаем высокий коэффициент усиления и отличную линейность в классе AB. Ток покоя составляет 100 мА на  P1. Для установки тока покоя необходимо установить P1 на минимальное сопротивление, переключите мультиметр в диапазон мВ постоянного тока (на R14 или R15), медленно поворачивайте винт, установив значение 33 мВ, что соответствует 100 мА тока покоя. F1 и F2 работают в качестве защиты от короткого замыкания. Блок питания должен выдавать  значение между 45 и 55 В постоянного тока (положительный и отрицательный). Также потребуется один радиатор с тепловым сопротивлением меньше 2 ° C / Вт.
Все резисторы металлопленочные 1/4 Вт. Перед подключением динамика к выходу усилителя, подключите мультиметр к выходу и посмотрите на выходное напряжение постоянного тока. Этот уровень не должен быть больше, чем 50 мВ. Если это не так, проверьте полностью монтаж.  Кроме того, замените T2 на  другой и проверьте еще раз.





Используемые детали

C1 = 2,2 µF-100 V
C2 = 330 pF-100 V
C3 = 100 nF -100 V
C4 = 100 µF 63 V
C5, C6 = 18 pF
C7 = 100 nF
R1, R3 = 47 K
R2 = 2K2
R4, R5 = 3K9
R6 = 1 K
R7 = 27 K
R8, R9, R11 = 100 ohms
R10 = 10 K
R12, R13 = 470 ohms
R14, R15 = 0.33 ohms 5 watts
R16 = 10 ohms 3 watts
T1, T2 = 2N5401, ZTX558, BC556B
T3, T4 = BF470, MJE350, 2SB649
T5, T6 = BF469, MJE340, 2SD669
T7 = IRF540, IRFP240, 2SK1530, 2SJ162, BUZ900DP, BUZ901DP
T8 = IRF9540, IRFP9240, 2SJ201, 2SK1058, BUZ905DP,
P1 = 2K5 потенциометр
F1, F2 = 3 A

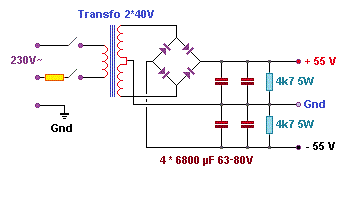

Источник питания один 2х40 вольт  (225 ВА).  То, что нам нужно для одного моно усилителя. Для стереофонического усилителя потребуется , один 2х40 вольт ( 500ВА). Используйте по крайней мере 4 по 6800 мкФ на 63-80 V конденсатора. Чем больше емкость, тем лучше сглаживаются пульсации.
