100 ваттный инвертор





Вот схема инвертора 100 Вт с минимальным количеством компонентов. Будем использовать CD 4047 от Texas Instruments для генерации импульсов и четыре 2N3055 транзистора для подключения нагрузки. Импульсы предварительно усиленные с помощью двух TIP122 122  идут на четыре 2N3055 (два транзистора для каждой половины цикла) для управления инвертором. 220 В переменного тока будет доступна на вторичной обмотке трансформатора.

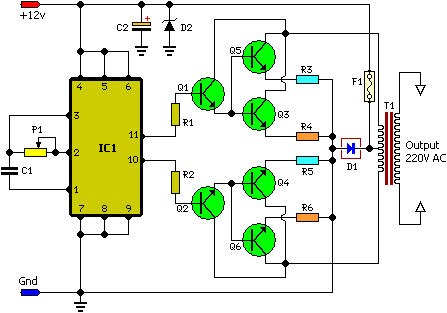

Схема инвертора 100w

100 Вт инвертор. Схема






Детали:

Р1 = 250K
R1 = 4.7K
R2 = 4.7K
R3 = 0.1R-5W
R4 = 0.1R-5W
R5 = 0.1R-5W
R6 = 0.1R-5W
С1 = 0.022uF
С2 = 220uF 25V
D1 = BY127
D2 = 9.1V стабилитрон
Q1 = TIP122
Q2 = TIP122
Q3 = 2N3055
Q4 = 2N3055
Q5 = 2N3055
Q6 = 2N3055
F1 = 10A Предохранитель
IC1 = CD4047
Т1 = 12-0-12V






Примечания:



12 В автомобильный аккумулятор может быть использован в качестве источника 12В. Используйте R1, чтобы установить выходную частоту до 50Hz. 0-12 V обмотка трансформатора будет основной, а 220в обмотка будет вторичной. Если вы не смогли найти 10A трансформатор, не волнуйтесь 5А подойдет, но мощность снизится до 60 Вт.
