Микросхемы-стабилизаторы напряжения

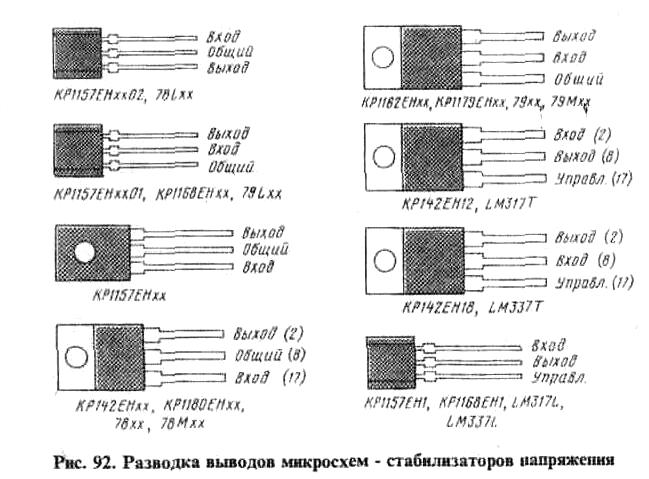

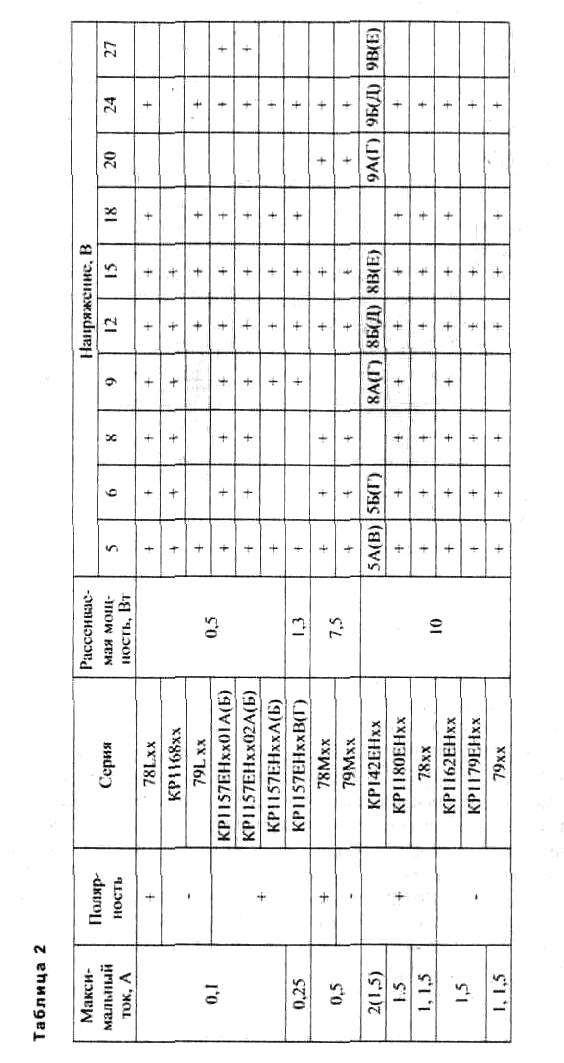

Одним из важных узлов любой радиоэлектронной аппаратуры является стабилизатор напряжения питания. Еще совсем недавно такие узлы строились на стабилитронах и транзисторах. Общее число элементов стабилизатора было довольно значительным, особенно, если от него требовались функции регулировки выходного напряжения, защиты от перегрузки и короткого замыкания, ограничения выходного тока на заданном уровне. С появлением специализированных микросхем ситуация изменилась. Современные микросхемы стабилизаторов напряжения выпускаются на широкий диапазон выходных напряжений и токов, они имеют встроенную защиту от перегрузки по току и от перегрева - при нагреве кристалла микросхемы свыше допустимой температуры она закрывается и ограничивает выходной ток. В табл. 2 приведен перечень наиболее распространенных на отечественном рынке микросхем линейных стабилизаторов напряжения на фиксированное выходное напряжение и их некоторые параметры, на рис. 92 - разводка выводов. Буквы хх в обозначении конкретной микросхемы заменяются на одну или две цифры, соответствующие напряжению стабилизации в вольтах, для микросхем серии КР142ЕН - на цифробуквенный индекс, указанный в таблице. Микросхемы зарубежных изготовителей серий 78хх, 79хх, 78Мхх, 79Мхх, 78Lxx, 79Lxx могут иметь различные префиксы (указывают фирму-изготовитель) и суффиксы, определяющие конструктивное оформление (оно может отличаться от приведенного на рис. 92) и температурный диапазон. Следует иметь ввиду, что сведения о рассеиваемой мощности при наличии теплоотвода в паспортных данных обычно не указаны, поэтому здесь даны некоторые усредненные величины из графиков, приведенных в документации. Отметим также, что для микросхем одной серии, но на разные напряжения, значения рассеиваемой мощности могут также отличаться друг от друга. Более подробные сведения о некоторых сериях отечественных микросхем можно найти в литературе [10 - 14]. Исчерпывающая информация по микросхемам для линейных источников питания опубликована в [15].



Типовая схема включения микросхем на фиксированное выходное напряжение приведена на рис. 93. Для всех микросхем емкость конденсатора С1 должна быть не менее 2,2 мкФ для керамических или танталовых и не менее 10 мкФ для алюминиевых оксидных


конденсаторов. Емкость конденсатора С2 должна быть не менее 1 и 10 мкФ для аналогичных типов конденсаторов соответственно. Для некоторых микросхем емкости могут быть и меньше, но указанные величины гарантируют устойчивую работу для любых микросхем. В каче

стве С1 может использоваться сглаживающий конденсатор фильтра, если он расположен не далее 70 мм от микросхемы. В [15] можно найти множество схем включения для различных вариантов использования микросхем - для обеспечения большего выходного тока, подстройки выходного напряжения, введения других вариантов защиты, использования микросхем в качестве генератора тока.

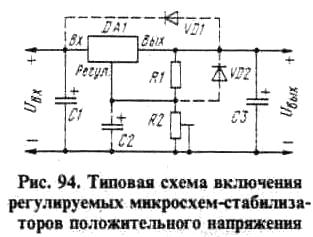

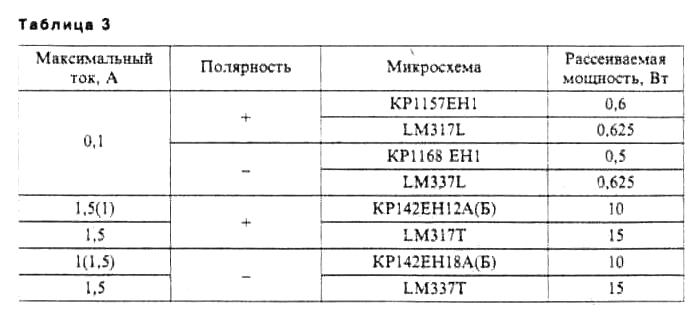

Если необходимы нестандартное напряжение стабилизации или плавная регулировка выходного напряжения, удобно использовать трехвыводные регулируемые микросхемы, поддерживающие напряжение 1,25 В между выходом и управляющим выводом. Их параметры приведены в табл. 3, а типовая схема включения для стабилизаторов положительного напряжения - на рис. 94.


Резисторы R1 и R2 образуют внешний регулируемый делитель, входящий в цепь установки выходного напряжения Uвых. которое определяется по формуле:


где Iпотр - собственный ток потребления микросхемы, составляющий 50...100 мкА. Число 1,25 в этой формуле - это упомянутое выше напряжение между выходом и управляющим выводом, которое поддерживает микросхема в режиме стабилизации.

Следует иметь ввиду, что, в отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые микросхемы


без нагрузки не работают. Минимальное значение выходного тока таких микросхем составляет 2,5... 5 мА для маломощных микросхем и 5...10 мА - для мощных. В большинстве применений для обеспечения необходимой нагрузки достаточно тока делителя R1R2.

Принципиально по схеме рис. 94 можно включать и микросхемы с фиксированным выходным на

пряжением, но их собственный ток потребления значительно больше (2...4 мА) и он менее стабилен при изменении выходного тока и входного напряжения.

Для снижения уровня пульсаций, особенно при высоких выходных напряжениях, рекомендуется включать сглаживающий конденсатор С2 емкостью 10 мкФ и более. К конденсаторам С1 и CЗ требования такие же, как и к соответствующим конденсаторам для микросхем с фиксированным выходным напряжением.

Диод VD1 защищает микросхему при отсутствии входного напряжения и подключении ее выхода к источнику питания, например, при зарядке аккумуляторных батарей или от случайного замыкания входной цепи при заряженном конденсаторе СЗ. Диод VD2 служит для разрядки конденсатора С2 при замыкании выходной или входной цепи и при отсутствии С2 не нужен.

Приведенные сведения служат для предварительного выбора микросхем, перед проектированием стабилизатора напряжения следует ознакомиться С полными справочными данными, хотя бы для того, чтобы точно знать максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, выходного тока или температуры. Можно отметить, что все параметры микросхем находятся на уровне, достаточном для подавляющего числа случаев применения в радиолюбительской практике.

Заметных недостатков у описанных микросхем два - довольно высокое минимально необходимое напряжение между входом и выходом - 2...3 В и ограничения на максимальные параметры -входное напряжение, мощность рассеяния и выходной ток. Эти недостатки часто не играют роли и с лихвой окупаются простотой применения и низкой ценой микросхем.

Несколько конструкций стабилизаторов напряжения с использованием описанных микросхем рассмотрено далее.
